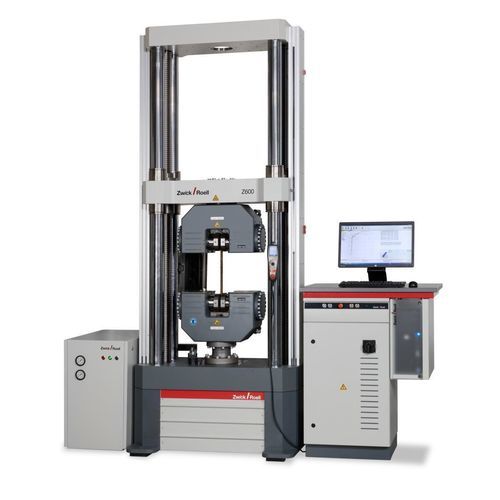

Macchina per prova di tensione E series

di cesellaturadi compressionedi flessione

Panoramica
Le macchine di prova elettromeccaniche della serie E sono progettate per prove di trazione, compressione, flessione e taglio con carichi di prova elevati da 330 kN fino a 2.500 kN. Il telaio rigido a 4 colonne con colonne di guida indurite e viti a ricircolo di sfere precaricate garantisce ottime caratteristiche di guida, elevata rigidità e precisione a lungo termine. Modelli disponibili: Z330E, Z400E, Z600E, Z1000E, Z1200E, Z1600E, Z2000E, Z2500E.

Ambito principale del prodotto

• Campo di misura / carichi di prova: 330 – 2.500 kN (33 – 250 t)
• Tipi di prova supportati: Trazione, Compressione, Flessione, Taglio (prove cicliche con accessori)
• Settori: Metalli, Compositi, Tessili
• Norme / applicazioni tipiche: ISO 6892‑1, ISO 15630, ISO 898

Descrizione
Le macchine della serie E combinano viti a ricircolo di sfere precaricate a bassa manutenzione con azionamenti servo AC controllati digitalmente e feedback motore per movimenti privi di gioco e precisi su un ampio intervallo di velocità. Il telaio rigido a quattro colonne con base massiccia e traversa mobile consente misurazioni accurate di carichi sia bassi che molto elevati. I risultati (diagrammi forza‑spostamento, curve tensione‑deformazione) vengono elaborati e visualizzati nel software testXpert III per la determinazione dei parametri del materiale quali carico di rottura e limite elastico.

Vantaggi / Punti salienti

• Ampio intervallo di misura che consente la determinazione precisa di carichi bassi e alti senza frequenti reimpostazioni
• Telaio rigido a 4 colonne con eccellenti proprietà di guida per risultati ripetibili
• Bassa manutenzione grazie alle viti a ricircolo di sfere precaricate e al controllo digitale AC
• Design modulare compatibile con la gamma di accessori ZwickRoell (estensimetri, morsetti, attrezzature di prova)
• testXpert III: software integrato per acquisizione dati, analisi in tempo reale e ottimizzazione del flusso di lavoro
• Conforme alle direttive di sicurezza applicabili e dotato di componenti di sicurezza industriale

Opzione estensimetro (videoXtens Array)
Il videoXtens Array è disponibile per provini di grandi dimensioni: telecamere ad alta risoluzione rilevano la separazione tra i morsetti e consentono la misura ottica della deformazione senza marcature. Vantaggi: risultati affidabili per il 100% delle prove, misura senza marcatura del provino, applicabile ai metalli e controllo della deformazione secondo ISO 6892‑1 Metodo A1.

Panoramica tecnica (valori selezionati / esempi)
Modelli e carico massimo (esempi): Z330E – 330 kN; Z400E – 400 kN; Z600E – 600 kN; Z1000E – 1000 kN; Z1200E – 1200 kN; Z1600E – 1600 kN; Z2000E – 2000 kN; Z2500E – 2500 kN.
Intervallo tipico velocità traverse: 0,00005 … 400 mm/min (dipende dal modello). Risoluzione del movimento dell'azionamento: gamma sub‑micrometrica (dipende dal modello). Livello di rumore tipico a velocità massima: < 70 dBA.

Applicazioni / Metodi di prova

• Prove di trazione secondo ISO 6892‑1 (metalli)
• Prove di trazione su acciaio per calcestruzzo secondo ISO 15630
• Prove su elementi filettati secondo ISO 898 e norme correlate

Caratteristiche tecniche / Specifiche (lista breve)

• Serie: E‑series (elettromeccanica)
• Carichi nominali disponibili: 330, 400, 600, 1000, 1200, 1600, 2000, 2500 kN
• Telaio: 4 colonne di guida indurite, base massiccia, traversa mobile
• Azionamento: viti a ricircolo di sfere precaricate con servo AC controllato digitalmente e feedback motore
• Numero tipico di viti di azionamento: 2 (dipende dal modello)
• Velocità traverse: 0,00005 … 400 mm/min (dipende dal modello)
• Software: testXpert III per acquisizione, valutazione e supporto del flusso di lavoro
• Compatibilità estensimetri: videoXtens Array, makroXtens, multiXtens e altri
