I cuscinetti orientabili a rulli Timken® presentano tutte le caratteristiche che hanno reso famosa Timken: un design superiore, una performance affidabile e un supporto tecnico completo. I nostri cuscinetti orientabili sono studiati per gestire carichi radiali elevati garantendo una performance costante, anche in presenza di disallineamento, lubrificazione marginale, contaminazione, velocità estreme e applicazioni esposte a sollecitazioni critiche.
|
|
|
I cuscinetti a rulli cilindrici Timken® sono studiati per gestire carichi radiali elevati grazie ad un calcolo esperto delle dimensioni critiche, che includono i diametri dei rulli e delle piste e la geometria di contatto. I nostri cuscinetti a rulli cilindrici spaziano da alesaggi piccoli a grandi – con un massimo di quattro corone di rulli – per un’ampia gamma di applicazioni industriali.
|
|
|
Timken offre la più vasta gamma di cuscinetti a rulli conici al mondo. I cuscinetti a rulli conici, predisposti su alberi rotanti e all’interno di alloggiamenti, presentano un design unico finalizzato alla gestione di carichi sia assiali che radiali. Produciamo quasi 26.000 combinazioni di cuscinetti, con configurazione a una, due e quattro corone. Le gamme dimensionali spaziano da un alesaggio di 8 mm (0,31496”) a un diametro esterno (diam. est.) di 2.222,5 mm (87,5”). Questi cuscinetti possono supportare geometrie personalizzate e superfici ingegnerizzate per migliorare ulteriormente la performance richiesta da applicazioni impegnative.
|
|
Macchine tessili
Cuscinetto a pieno riempimento di rullini serie NA (telai a pinza)
Macchine agricole
Cuscinetto a pieno riempimento di rullini con anello fosfatato (pompa ad ingranaggi)
|
|
I cuscinetti a rullini sono uno degli elementi principali utilizzati nella tecnica del movimento rotante. Sono utilizzati in una vasta gamma di applicazioni, dove sono richiesti alti carichi, alta precisione e ridotte dimensioni di ingombro.
Nadella è in grado di offrire un'ampia gamma di cuscinetti a rullini. La forza della produzione Nadella è costituita anche dalla capacità di sviluppare prodotti speciali ad un costo ridotto. Ogni cuscinetto racchiude la lunga esperienza acquisita da Nadella in decenni di attività di progettazione, produzione ed applicazione.
Astucci a rullini a pieno riempimento o con gabbia
Gabbie a rullini
Cuscinetti a rullini con gabbia
Cuscinetti a rullini accostati
Rullini
Rotelle e perni folli
Cuscinetti reggispinta a rullini e a rulli
Cuscinetti combinati a rullini (RAX)
Cuscinetti combinati di precisione per supporto viti a ricircolo di sfere
Anelli di tenuta
|
|
|
Timken produce una vasta gamma di cuscinetti a rullini radiali e assiali e gruppi cuscinetto. I nostri cuscinetti a rullini e i nostri gruppi vengono adottati in tutta una serie di mercati, inclusi prodotti di consumo, edilizia, agricoltura, automotive e prodotti industriali generici.
|
|

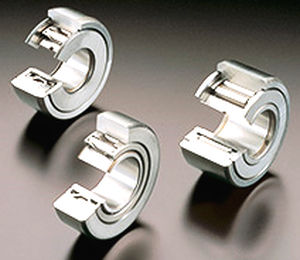

I cuscinetti ad aghi uniti sono unità che contengono i cuscinetti ad aghi radiali con una componente del cuscinetto di rotolamento capace di appoggio dei carichi assiali.
X-vita
I cuscinetti ad aghi uniti sono i cuscinetti di X-vita. In questi cuscinetti, la rugosità e l'esattezza geometrica delle canalizzazioni sono state ottimizzate. Ciò dà la capacità di carico dell'più alto carico e la vita più lunga.
|
|
I cuscinetti TSU sono forniti come assemblaggi unità in grado di supportare pesanti carichi radiali e carichi assiali in entrambe le direzioni.
Gamma dimensionale:
Dia. interno da 30,000 mm a 45,000 mm
Dia. esterno da 58,000 mm a 80,000 mm
Caratteristiche Costruttive
* Configurazione a cartuccia, assemblaggio unità.
* Supporta pesanti carichi radiali ed assiali in entrambe le direzioni.
Applicazioni
* Ruote posteriori di autovetture
* Trasmissioni
* Riduttori ad ingranaggi
* Equipaggiamenti industriali
|
|
Questo è il tipo di cuscinetto a rulli conici di base ed il più utilizzato. Consiste di due parti principali separabili: l’assemblaggio della pista interna e la pista esterna. Viene abitualmente montato in coppia opposta su un albero.
Gamma dimensionale:
Dia. interno da 7,937 mm a 863,600 mm
Dia. esterno da 31,991 mm a 1060,000 mm
Caratteristiche Costruttive
* Cono e coppa singoli.
* La gabbia in acciaio stampato in un sol pezzo mantiene i rulli in posizione sul cono ed li mantiene equidistanti.
* Disponibili anche con gabbie a perni.
Applicazioni
* Ruote anteriori veicoli
* Pignoni e differenziali
* Rulli di convogliatori
* Mandrini di macchine utensili
* Ruote di rimorchi
|
|
I cuscinetti TSF hanno le coppe flangiate per facilitare il posizionamento assiale ed allineare accuratamente la sede in alloggiamenti con foro passante.
Gamma dimensionale:
Dia. interno da 7,937 mm a 1270,000 mm
Dia. esterno da 31,991 mm a 1435,100 mm
Caratteristiche Costruttive
* La coppa è appoggiata contro la faccia della flangia per permettere un alloggiamento con foro passante.
* Allineamento accurato delle sedi nell’alloggiamento.
Costi di lavorazione ridotti.
Applicazioni
* Mandrini di macchine utensili
* Riduttori ad ingranaggi
* Trasmissioni e trazione automobilistica
* Trasmissioni
|
|
I cuscinetti TSL sono simili ai cuscinetti TS, ma presentano una tenuta DUO FACE-PLUS™ montata forzata sul diametro esterno del bordino del cono.
Gamma dimensionale:
Dia. interno da 19,050 mm a 68,262 mm
Dia. esterno da 45,237 mm a 110,000 mm
Caratteristiche Costruttive
* Configurazione TS con una tenuta montata forzata sul diametro del bordino del cono.
* Un labbro della tenuta lavora nell’alesaggio dell’alloggiamento mentre l’altra contro la faccia della coppa.
Applicazioni
* Applicazioni automobilistiche ed industriali con velocità da bassa a moderata.
* Ruote degli aeromobili
* Ruote di equipaggiamenti agricoli
* Rulli oziosi
* Ranghinatori
|
|
|
|
|
|
Alcune applicazioni richiedono un alto grado di precisione che non può essere raggiunto con cuscinetti a rulli conici standard. Per oltre 50 anni, Timken ha offerto un’ampia gamma di cuscinetti a rulli conici in classe di precisione con tolleranze ridotte nell’alesaggio e nel diametro esterno in grado di fornire un’elevata precisione e controllo in applicazioni critiche. Questa maggiore precisione di rotazione è richiesta per applicazioni su macchine utensili.
Gamma dimensionale:
Dia. interno da 30 mm a 45 mm
Dia. esterno da 58 mm a 80 mm
Caratteristiche Costruttive
* Specifiche di lavorazione più strette hanno come risultato una maggiore precisione di rotazione.
* Tolleranze ridotte nell’alesaggio e nel diametro esterno producono migliori prestazioni in applicazioni ad alta velocità ed alte temperature.
* Configurazione con profili lineari sia sulle piste che sui rulli (rispetto a profili bombati) per una maggiore precisione e rigidezza.
* Processi di lavorazione ed assemblaggio controllati assicurano accoppiamenti corretti dei componenti ed il rispetto delle rigorose specifiche.
* Capacità di carico elevate tali da migliorare le prestazioni a fatica del cuscinetto.
* Possibilità di registrare i cuscinetti durante il montaggio in modo da controllare con scrupolo la coppia di rotolamento, la rigidezza dell’albero e la temperatura di funzionamento.
TSRB
Gamma dimensionale:
Dia. interno da 22,225 mm a 117,475 mm
Dia. esterno da 57,150 mm a 180,975 mm
Caratteristiche Costruttive
* Configurazione di base del TSF con una gola per alloggiare l’anello elastico invece della flangia.
* Può essere ordinate con o senza l’anello elastico.
|
|
La configurazione con gabbia a perni aumenta la capacità di carico del TS di base, maggior spazio per aumentare il numero e la lunghezza dei rulli.
La gabbia a perni consiste di due anelli, uno ad ogni estremità dei rulli. I perni della gabbia passano attraverso il foro al centro di ciascun rullo e sono filettati su un anello della gabbia e saldati sull’altro.
Gamma dimensionale:
Dia. interno da 152,400 mm a 1701,800 mm
Dia. esterno da 307,975 mm a 2032,000 mm
Caratteristiche Costruttive
* Rulli aggiuntivi per portare maggior carico.
* La gabbia si distingue per i due anelli a ciascuna estremità dei rulli.
* I perni della gabbia sono filettati da un lato e saldati dal lato opposto.
Applicazioni
* Veicoli da cantiere più caricati
* Equipaggiamenti industriali
* Off highway
* Aerospaziali
* Trasmissioni di potenza
* Industria pesante
|
|
|
|
|
|
Cuscinetti a rullo sferici
I cuscinetti a rullo sferici Unità-alloggiati S-2000 di doppio-fila S-2000 hanno le più alte valutazioni e vita lunga L10. Questi cuscinetti sono in alloggiamenti del ghisa e disponibile nel blocchetto di cuscino, flangiano e le versioni pilotate della flangia.
Cuscinetto sferico in un compatto, alloggiamento duttile di un pezzo di fila del doppio di capacità elevata di Unisphere II del ferro. Intercambiabile con le dimensioni di montaggio del cuscinetto a sfere.
I cuscinetti a rullo sferici IMPERIALI usano un sistema brevettato del montaggio dell'adattatore per installazione e rimozione rapide. Il cuscinetto a rullo IMPERIALE è disponibile in flangia, nel blocchetto di cuscino, o nelle configurazioni dell'inserto, con le dimensioni intercambiabili e le opzioni superiori di sigillamento.
HD imperiale fornisce la resistenza aggiunta degli alloggiamenti d'acciaio. Per le grandi applicazioni del foro (8 " e sopra), l'espediente offre il ISAF idraulico che incorpora i dadi ed i pistoni idraulici per aiutare ad installazione ed a rimozione.
Cuscinetto sferico della protezione spaccata di USAF/USDAF usando l'inserto sferico del cuscinetto 22200, 22300, 23000, 23100 o 23200. Disponibile nel supporto dell'adattatore/foro affusolato e dirigere il supporto/diritto alesato in alloggiamenti di 500, 600, 200 o 300 serie.
Cuscinetto sferico della protezione spaccata più/SSN dei SOLIDI NON GRASSO usando l'inserto del cuscinetto 22200K. Disponibile in supporto dell'adattatore/ha affusolato il foro in 500 serie dell'alloggiamento. I SOLIDI NON GRASSO più è ghisa, SSN è disponibile in ferro o acciaio duttile.
L'alloggiamento a due pezzi del blocchetto del plummer di spaccatura di HFO fatto del ghisa ha olio trasportare la lubrificazione dell'anello. Disponibile in supporto dell'adattatore o diretto con i 22200 o 22300 cuscinetti.
Sedi del cuscinetto duplex - BLO-A e PDNF hanno costruito il prodotto che virtualmente elimina il cattivo allineamento utilizzando i due cuscinetti in un involucro unico.
|
|
|
|
|
|
La SNR ha infatti organizzato con i fornitori di acciaio dei piani di ricerca per farne evolvere la qualità e utilizza attualmente leghe molto pure. Questa nuova qualità di acciaio generalizzata nei nostri cuscinetti orientabili a rulli rappresenta un vantaggio in termini di prestazioni rispetto agli acciai utilizzati finora.
D'altra parte, il trattamento termico effettuato specificatamente nei cuscinetti orientabili a rulli SNR garantisce una stabilità dimensionale fino a 200°C. La qualità del trattamento si traduce con una maggiore tenuta e resistenza alla rottura e all'usura dei nostri cuscinetti che consentono di sopportare le condizioni di funzionamento più estreme.
La combinazione dell'evoluzione dei materiali e delle tecniche si traduce con un aumento del 18 % delle capacità di carico dinamico dei cuscinetti orientabili a rulli SNR e con un aumento della durata di vita del 75 %. I nostri cuscinetti raggiungono quindi il più alto livello di prestazioni sul mercato, rimanendo nello stesso quadro normativo ISO e in conformità con la norma ISO per quanto riguarda il calcolo del carico dinamico basilare.
Esempi di applicazioni: gabbie di laminatoio, grossi riduttori, grossi ventilatori industriali, cilindri di macchine per la stampa, macchine per cave…
|
|
|
|
|
|
I cuscinetti del tipo TQIT hanno un alesaggio conico che presenta una continuità per tutta la lunghezza delle piste interne. Questo permette un accoppiamento forzato sui colli dei cilindri di appoggio di laminatoi ad alta velocità, dove un montaggio libero di un cuscinetto ad alesaggio cilindrico potrebbe causare una usura eccessiva del collo.
Il montaggio indiretto della coppia di cuscinetti aumenta la distanza effettiva totale del cuscinetto, fornendo un’ottima stabilità e rigidezza dei cilindri.
Gamma dimensionale:
Dia. interno da 123,022 mm a 1004,633 mm
Dia. esterno da 174,625 mm a 2032,000 mm
Caratteristiche Costruttive
* Due coni singoli ad alesaggio conico, un cono doppio ad alesaggio conico, quattro coppe singole e tre distanziali coppe.
* Le piccolo facce dei coni singoli e del cono doppio sono estese per essere in contatto una con l’altra.
* Gli alesaggi conici dei coni sono allineati per un soluzione di continuità della conicità in tutti i coni.
* La lubrificazione si esegue attraverso i tre distanziali coppe.
* Per una corretta installazione, gli assemblaggi sono preregistrati, accoppiati e i componenti numerati progressivamente.
Applicazioni
* Colli cilindro di laminatoi ad alta velocità.
|
|
|
I cuscinetti orientabili a rulli Timken® presentano tutte le caratteristiche che hanno reso famosa Timken: un design superiore, una performance affidabile e un supporto tecnico completo. I nostri cuscinetti orientabili sono studiati per gestire carichi radiali elevati garantendo una performance costante, anche in presenza di disallineamento, lubrificazione marginale, contaminazione, velocità estreme e applicazioni esposte a sollecitazioni critiche.
|
|
cuscinetto di guida albero di macchina tessile.
Rullini con profilo speciale su ruchiesta del cliente
|
|
|
|
|
|
I cuscinetti a rullo ibridi dell'alberino di CEROBEAR aprono un miglioramento significativo nel disegno dei sistemi dell'alberino. Presentano la soluzione ottimale per il lato di galleggiamento del cuscinetto di un pozzo dell'alberino. Di conseguenza sono un supplemento ideale per filare i cuscinetti a sfera che richiedono un gran numero degli sforzi tecnici se usato dal lato di galleggiamento.
I loro numerosi vantaggi sopra i cuscinetti convenzionali dell'alberino rendono a CEROBEAR i cuscinetti a rullo ibridi dell'alberino una soluzione economica e di alta qualità in un certo numero di campi di uso.
I cuscinetti sono prodotti secondo le più alte precisioni. Consistono degli anelli fabbricati dagli elementi di prima scelta dell'acciaio e di rotolamento del cuscinetto di rotolamento fatti dal nitruro di silicio. La varia plastica ad alto rendimento quali la SBIRCIATA o il pi è usata per le gabbie.
I cuscinetti a rullo ibridi dell'alberino di CEROBEAR sono caratterizzati dalle seguenti proprietà:
■ alte velocità
■ alta affidabilità
■ alta precisione
■ alta rigidezza
■ attrito basso
■ disegno semplice
■ tempo di impiego lungo
■ costi di gestione bassi
I cuscinetti a rullo ibridi dell'alberino di CEROBEAR sono fabbricati nelle dimensioni di iso o nei disegni su misura per la vostra applicazione specifica.
|
|
I cuscinetti della trasmissione in macchine da corsa attraggono normalmente soltanto l'attenzione quando vengono a mancare. Così oltre all'affidabilità assoluta, anche devono svolgere l'attrito minimo, il peso basso e, in alcune applicazioni, altretante funzioni integrate come possibili. I disegni su ordine per fare fronte alle richieste specifiche offrono una combinazione ideale di queste proprietà.
I cuscinetti ibridi della trasmissione di CEROBEAR sono disponibili come vari tipi del cuscinetto di rotolamento con le sfere, rulli, aghi o rulli affusolati, fatti del nitruro di silicio. Un disegno che è abbinato allo sforzo ed alla scelta degli aiuti adatti dei materiali salvo peso ha confrontato ai cuscinetti standard. Le flange, i dispositivi di antirotazione, i filetti, le scanalature o le alimentazioni su misura dell'olio permettono un collegamento ottimale alla struttura circostante.
|
|
Macchine tessili
Cuscinetto a rulli cilindrici serie NU con gabbia in poliammide e gioco radiale C3 (telai a pinza)
Pompe e motori idraulici
Cuscinetto a pieno riempimento di rulli cilindrici (pompe idrauliche)
Trasmissioni cardaniche
Cuscinetto a rulli cilindrici (giunti cardanici siderurgici)
|
|
|
|
|
|
L'ampiezza delle gamme NTN-SNR, così come il loro design elaborato consentono di offrire cuscinetti con una tenuta eccellente agli sforzi radiali, agli urti e agli sforzi assiali di media intensità. Questi cuscinetti garantiscono inoltre eccellenti prestazioni con le velocità di rotazione elevate.
Caratteristiche tecniche:
- Gabbie in poliammide 6.6 caricata in fibra di vetro (suffisso G15), temperatura di utilizzo: + 120°C (fino + 150°C di punta).
- Gabbie in poliammide 4.6 caricata in fibra di vetro (suffisso T2X), temperatura di utilizzo: + 150°C (fino + 180°C di punta).
- Gabbie in lamiera e in ottone lavorato (suffisso M o G1).
- Debole capacità di accettare difetti di allineamento superiori a 0,06°.
- Su richiesta, questi cuscinetti possono essere forniti con una gola sull'anello esterno e un segmento di arresto.
- Gioco di funzionamento di serie classe N; possibilità di altri giochi su richiesta.
- Alcune versioni (NJ, NUP) possono essere usate per funzionare con carichi assiali importanti.
|
|
|
|
|
|
I cuscinetti a rullo cilindrici di singola fila con la gabbia sono unità che contengono gli anelli interni ed esterni solidi insieme alle assemblee cilindriche della gabbia e del rullo. Gli anelli esterni hanno nervature rigide da entrambi i lati o sono senza nervature, gli anelli interni hanno una o due nervatura rigida o sono progettati senza nervature. La gabbia impedice i rulli cilindrici che entr inare contatto con a vicenda durante il rotolamento.
I cuscinetti a rullo cilindrici sono molto rigidi, possono sostenere gli alti carichi radiali e, dovuto la gabbia, sono adatti ad più alte velocità che i disegni del complemento completo. I cuscinetti con il suffisso E hanno un più grande rullo regolato e così sono progettati per capacità di carico del carico estremamente alto.
I cuscinetti possono essere smontati e possono quindi misura ed hanno smantellato più facilmente. Entrambi gli anelli di cuscinetto possono quindi avere una misura di interferenza.
I cuscinetti a rullo cilindrici di singola fila con la gabbia sono disponibili come non-individuando, semi-individuando e posizionando i cuscinetti.
|
|
|
|
|
|
la Un-fila, o la singolo-fila, i cuscinetti cilindrici è disponibili in sei tipi: Il NU, N, NJ, N-F, il NP e NUP. La nomenclatura dello standard industriale è elencata nella parentesi qui sotto.
IL NU (RIU, RU)
La versione del Timken del cuscinetto cilindrico di un-fila industry-standard del NU è il più popolare nel nostro allineamento, con l'anello interno separabile ed il complemento del rullo e della gabbia montati all'anello esterno. Nessuna capienza di spinta.
N (RIN, MARINA MILITARE)
Il N-tipo il cuscinetto cilindrico consiste di due nervature integrali sull'anello interno che mantengono i rulli e la gabbia. Nessuna capienza di spinta.
NJ (RIJ, RJ)
Il nostro NJ-tipo carichi radiali pesanti di sostegni di cuscinetto e fa trasportare l'abilità a la luce, carichi unidirezionali di spinta che sono fino a 10 per cento del carico radiale. Caratteristiche due nervature integrali sull'anello esterno e su una singola nervatura sull'anello interno.
N-F (RIF, RF)
Inoltre in grado di sostenere i carichi di spinta di caso fortuito, questo tipo del cuscinetto caratterizza due nervature integrali sull'anello interno e su una singola nervatura sull'anello esterno.
IL NP (RIT, RT)
Questo tipo del cuscinetto può sostenere i carichi di spinta della luce in entrambi i sensi e può essere usato con un tipo Marina militare o RU per accomodare l'espansione e la contrazione assiali. Due nervature integrali sull'anello esterno, una nervatura integrale sull'anello interno.
NUP (STRAPPO, RP)
Inoltre in grado di sostenere i carichi di spinta di caso fortuito in entrambi i sensi e può essere usato con un tipo Marina militare o RU per accomodare l'espansione e la contrazione assiali. Due nervature integrali sull'anello interno, una nervatura integrale sull'anello esterno.
|
|
|
I cuscinetti a rulli cilindrici Timken® sono studiati per gestire carichi radiali elevati grazie ad un calcolo esperto delle dimensioni critiche, che includono i diametri dei rulli e delle piste e la geometria di contatto. I nostri cuscinetti a rulli cilindrici spaziano da alesaggi piccoli a grandi – con un massimo di quattro corone di rulli – per un’ampia gamma di applicazioni industriali.
|
|
|
|
|
|
I cuscinetti a rulli conici sono cuscinetti a contatto angolare composti da elementi separabili (cono e coppa) che ne facilitano il montaggio.
La loro progettazione li rende particolarmente adatti ai carichi combinati. I carichi sopportati possono essere molto importanti (assiali in una direzione) e tollerano difetti di allineamento molto lievi.
Sempre montati in opposizione ad un cuscinetto della stessa natura, consentono una grande rigidità di montaggio, in particolare quando precaricati. Le capacità di carico associate alla loro polivalenza ne fanno i cuscinetti più utilizzati dopo quelli a sfere a contatto radiale.
NTN-SNR propone un'ampia gamma di cuscinetti a rulli conici a una corona in serie metrica o in pollici (inch), a due corone o a quattro corone.
Caratteristiche tecniche:
- Gabbie in lamiera imbutita o in materiale sintetico.
- Cuscinetti aperti per montaggi con precarico (gioco assiale negativo) o con gioco assiale lieve.
- Suffisso B o D: angolo di contatto incrementato.
|
|
|
|
|
|
Per resistere alle dure condizioni operative che si trovano in molte applicazioni industriali, Timken offre due linee di prodotti che aiutano a migliorare la durata dei cuscinetti in ambienti difficili: le Serie DuraSpexx® e DuraSpexx® Power Rating.
I cuscinetti DuraSpexx presentano configurazioni modificate per offrire miglioramenti destinati ad aumentare la durata dei cuscinetti in applicazioni esigenti e in ambienti contaminati. Gli ingegneri Timken utilizzano programmi, sofisticati e focalizzati sull’applicazione, che aiutano a definire il vostro ambiente operativo e raccomandano cuscinetti con configurazioni speciali che forniscono più lunghe durate.
Le nostre Serie DuraSpexx Power Rating consistono di riferimenti definiti – cuscinetti a rulli conici a singola fila (TS), doppia fila esterna (TDO) e assiali serie pesante (TTHD) – con tempi di consegna standard. Queste serie potenziano le capacità tecniche fino al 23 percento di aumento della capacità di carico e fino al 100 percento di aumento della durata del cuscinetto.
|
|
|
|
