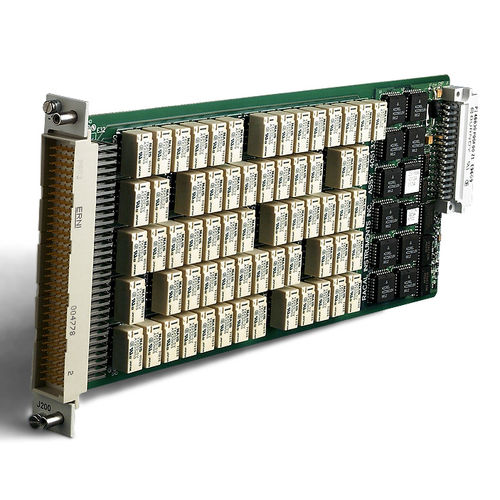

Multiplexer scheda 1260-134

videoper applicazioni telecommulticanale

Multiplexer ad alta densità Plug-In Il Racal Instruments™ 1260-134 è uno scanner/ multiplexer a sedici canali, 1x4, 2 fili multiplexer per l'uso sia nel Racal Instruments™ 1260-100 o 1260-101 Adapt-a-Switch™ VXI o il Racal Instruments™ 1256 GPIB/ Ethernet. Informazioni sul prodotto Il 1260-134 è ideale per l'uso in applicazioni di commutazione di segnali audio, video, telecomunicazioni o di uso generale. Ogni multiplexer 1x4 è controllato indipendentemente, permettendo all'utente di collegare qualsiasi combinazione di canali alla porta comune. Questa configurazione fornisce fino a quattro uscite identiche per MUX con capacità di corrente fino a 2 A. Un 1x4 a 4 fili può anche essere ottenuto utilizzando due celle 1x4. Il 1260-134 si installa facilmente e direttamente dal pannello frontale nel 1260-100 o nel 1256. Poiché tutti i relè sul 1260-134 sono elettromeccanici, tutti gli ingressi/uscite sono intercambiabili per soddisfare i requisiti di prova del sistema. I connettori d'interfaccia non sono forniti con il 1260-134 e devono essere ordinati separatamente; tuttavia, un gruppo di cavo non terminato di 6 piedi è disponibile come opzione standard. L'interfaccia Racal Instruments™ Option-01T (per VXI) controlla il 1260-134 usando comandi basati su registri o messaggi. Il 1256 (per GPIB/Ethernet) supporta operazioni basate su messaggi. Consultare la documentazione dell'Option-01T/1256 per ulteriori informazioni sulle specifiche del prodotto e sulle caratteristiche come includere, escludere, elenchi di scansione, nomi di percorsi definiti dall'utente e stati di reset. La serie Adapt-a-Switch™ include il supporto VXIplug&play per framework basati sull'interfaccia di programmazione di applicazioni Microsoft Win32®, compresi i driver per LabWindows™/CVI e LabVIEW™.
