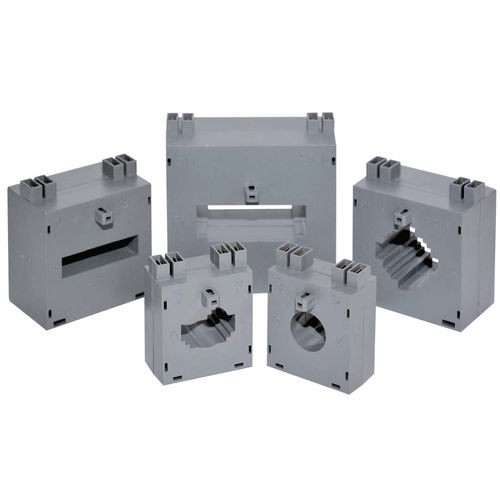

trasformatore di misura / di corrente / incapsulato / toroidale
TCM series Contrel elettronica

{{requestButtons}}

Caratteristiche

  • Funzione:

    di misura, di corrente

  • Struttura:

    incapsulato

  • Altre caratteristiche:

    toroidale, su guida DIN, con montaggio a parete

  • Corrente:

    Max.: 2000 A

    Min.: 30 A

Descrizione

- Fissaggio: a parete o su barra DIN tramite accessorio; direttamente sul cavo tramite viti (laccessorio e le viti sono fornite unitamente al TA)

TRASFORMATORI DI MISURA

Il doppio morsetto consente di effettuare il corto circuito quando sia necessario disconnettere lo strumento dal trasformatore per non danneggiare il medesimo, o per effettuare il collegamento di terra se non si vuole utilizzare lo stesso morsetto usato per il collegamento allo strumento.

TRASFORMATORI PER ELETTRONICA

- Questi trasformatori sono usati per misure di corrente da 25A a 600A (corrente primaria nominale). La caratteristica peculiare di questi trasformatori è lalto numero di spire al secondario. Questo ci permette di avere una corrente secondaria molto bassa, idonea a un circuito elettronico di misura, che può essere rilevata come tensione su un resistore. Questo resistore, di bassa potenza e basso costo, è montato direttamente sul circuito stampato.

- Campi di applicazione: sensore di corrente per circuiti di protezione e controllo di apparati qualibponti raddrizzatori, motori, UPS e simili; sensore di corrente per strumenti di misura (sonda corrente).

- Tensione di isolamento tra primario e secondario 4 KV, Frequenza 50/60 Hz
- Altri rapporti a richiesta
