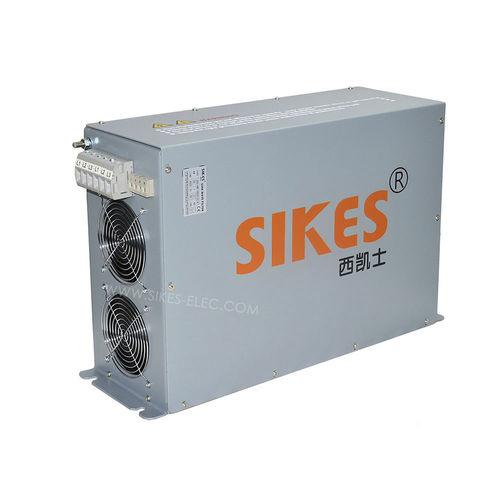

Filtro elettronico passa-basso SWF Series

passivosinusoidale

I filtri da sinusoide di serie di SWF convertono il segnale in uscita di PWM degli azionamenti del motore in sinusoide regolare con il residuo basso; Riduca il fenomeno di risonanza causato tramite la capacità e l'induttanza distribuite del cavo lungo (lungo di 50 metri); Elimini l'eccessiva tensione del motore causata da alto dv/dt, Riduca il rumore del motore dall'applicazione del filtro; Prolunghi la vita del motore; Protezione dell'isolamento del motore; Distanza di trasmissione di aumento; Con l'applicazione di questo filtro, il motore normale può sostituire il motore variabile di frequenza. Applicazioni: Ventilatori, trasportatori, pompe Installazioni di HVAC, compressori Elevatori, gru, energia eolica, UPS, ENV Azionamento del motore con cavo lungo Azionamento del motore con i motori multipli parallelamente Applicazioni medie di tensione (spiegate davanti al aumenti il trasformatore) Dati tecnici: Gamma di tensione nominale: 3*380 a 500VAC±10% Frequenza del motore: 0-120Hz; Frequenza di commutazione:2.0kHz -16K HERTZ; Tensione di ondulazione residua:THDv<5% Caduta di tensione alla corrente nominale:≦10% (50HZ); Lunghezza di cavo del motore:Fino a 2000m; Modello del lavoro:Continuo per l'operazione dell'interno Potenza nominale dell'input dell'azionamento del motore di Norminal:3.7kw a 630kw; Efficienza:98 a tensione di linea 99%@norminal ed a potere Capacità di sovraccarico:150% 60S, 120% 60min Tensione di prova:2240VDC, 2s (linea/linea) 2720VDC, 2s (linee/caso) Resistenza dielettrica:AC4000V/5mA/60s Resistenza di isolamento:centro-bobina, ≧100MΩ (DC1000V); Categoria climatica (IEC60068-1):25/100/21 Protezione:IP30 (IP40/IP54 su richiesta), dell'interno:IP20 Raffreddamento:Aria forzata interna Tipo del carico:carico di motore tipico;la norma aumenta il trasformatore;l'altro carico lineare;
