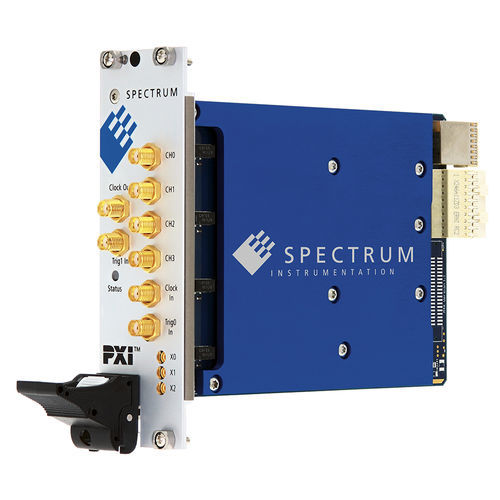

Generatore di forme d'onda arbitrarie M4x.66xx series

di funzionedi segnalea doppio canale

AWG ad alta velocità a 16 bit fino a 1,25 GS/s - Generatore di forme d'onda arbitrarie a 16 bit veloci - Versioni a 1, 2 o 4 canali - Generazione simultanea del segnale su tutti i canali - DAC e amplificatore separati per canale - Livello di uscita programmabile da ±160 mV a ±5 V (±80 mV fino a ±2,5 V in 50 Ohm) - Modalità: Single-Shot, Loop, FIFO, Modalità Replay di sequenza, Gated, ... - GSample memoria di bordo La famiglia M4x.66xx PXI Express (PXIe) x4 I digitalizzatori di forme d'onda arbitrarie della serie M4X.66xx-x4 offrono le massime prestazioni sia in termini di velocità che di risoluzione. La serie comprende schede PXIe con uno, due o quattro canali sincroni. L'ampia memoria a bordo può essere segmentata per riprodurre diverse sequenze di forme d'onda. L'AWG è dotato di un'interfaccia PXI Express x4 Gen 2 che offre eccezionali prestazioni di streaming dei dati. L'interfaccia e i driver ottimizzati di Spectrum consentono velocità di trasferimento dati superiori a 1,4 GB/s in modo che i segnali possono essere continuamente riprodotti ad un'alta velocità di uscita. Sebbene le schede siano state progettate utilizzando la tecnologia più recente, sono comunque compatibili con i driver dei precedenti digitalizzatori Spectrum. Quindi, i clienti esistenti possono utilizzare lo stesso software che hanno sviluppato per una scheda 20 MS/s AWG di 10 anni e per una serie M4i 1,25 GS/s AWG.
