GENERATORE DI FORME D'ONDA ARBITRARIE - PCIe - fino a 125 MS/s - 16 bit
- generatore di forme d'onda arbitrarie a 16 bit
- Modelli con 125 MS/s e 40 MS/s
- Modelli a 8 o 4 o 2 o 1 canale
- Larghezza di banda del segnale di uscita > 60 MHz
- Livello di uscita programmabile ± 3 V in 50 Ohm o ± 6 V in 1 MOhm
- 512 MS di memoria a bordo
- Modalità: Single-Shot, Loop, FIFO, Sequence Replay Mode, Gated, ..
- Sincronizzazione di fino a 10 schede = 80 canali (con Star-Hub)
- 8 diversi modelli disponibili

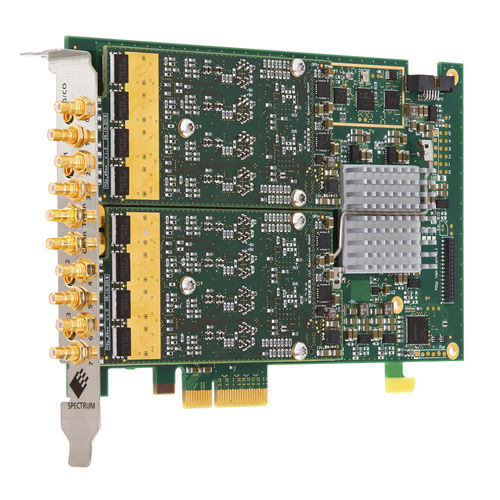

La serie M2p.65xx offre diverse versioni di generatori di forme d'onda arbitrarie per PCI Express con una velocità massima di uscita di 125 MS/s. Queste schede consentono di generare forme d'onda liberamente definibili su più canali in modo sincrono. Con una delle opzioni di sincronizzazione è possibile configurare sistemi multicanale sincronizzati e combinare i generatori di forme d'onda arbitrarie con i digitalizzatori della famiglia M2p.
La memoria di bordo da 512 MSample può essere utilizzata come memoria di forme d'onda arbitrarie o come buffer FIFO per lo streaming continuo di dati tramite l'interfaccia PCIe.
I DAC a 16 bit ad alta risoluzione offrono una risoluzione quattro volte superiore a quella degli AWG con tecnologia a 14 bit.
---
