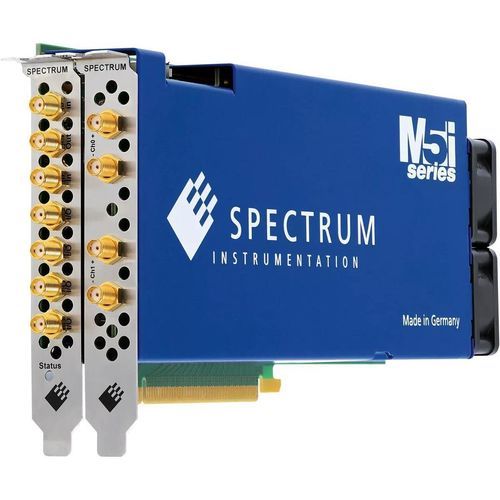

Scheda di comunicazione PCI digitale M5i.63xx-x16 series

a doppia uscita

Panoramica del prodotto
La famiglia M5i.63xx-x16 PCIe è una serie di generatori di forme d'onda arbitrarie (AWG) a 16 bit per PCI Express x16, che combina alta risoluzione, elevate frequenze di campionamento, ampia memoria a bordo e velocità di streaming molto elevate. La serie utilizza l'API comune di Spectrum e la stessa interfaccia software degli altri prodotti Spectrum.

Caratteristiche principali

• Generatore di forme d'onda arbitrarie a 16 bit ad alta velocità
• Disponibile in versioni a 1 o 2 canali
• Generazione simultanea del segnale su tutti i canali
• DAC e amplificatore separati per canale
• Livello di uscita programmabile fino a ±500 mV single‑ended su 50 Ω
• Livello di uscita programmabile fino a ±1,0 V differenziale su 50 Ω
• Modalità operative: Single‑Shot, Loop, FIFO, Multiple Replay, ecc.
• Opzione DDS multi‑carrier disponibile
• Memoria a bordo: 2 GSamples standard (opzione 8 GSamples)
• Trasferimento diretto dati da GPU CUDA tramite opzione SCAPP

Modelli disponibili (riepilogo dalla tabella prodotti)

• M5i.6357-x16 — PCI Express x16; 2 uscite analogiche; 4 uscite digitali; 16 Bit; frequenza di campionamento: 10 GS/s (1 canale attivo) / 5 GS/s (2 canali attivi); banda: 3,90 GHz; memoria: 2 GSamples (opzione 8 GSamples); sincronizzazione: Star‑Hub per 8 schede; livello max di uscita: ±500 mV single‑ended (±1,0 V differenziale); funzionalità: Multiple Replay; opzioni: Digital Pulse Generator, modalità Multi‑Carrier DDS, Remote Server.
• M5i.6350-x16 — PCI Express x16; 1 uscita analogica; 4 uscite digitali; 16 Bit; frequenza di campionamento: 10 GS/s (1 canale attivo); banda: 2,50 GHz; memoria: 2 GSamples (opzione 8 GSamples); sincronizzazione: Star‑Hub per 8 schede; livello max di uscita: ±500 mV single‑ended (±1,0 V differenziale); stesse funzionalità e opzioni della famiglia.
• M5i.6360-x16 — PCI Express x16; 1 uscita analogica; 4 uscite digitali; 16 Bit; frequenza di campionamento: 10 GS/s (1 canale attivo); banda: 3,90 GHz; memoria: 2 GSamples (opzione 8 GSamples); sincronizzazione Star‑Hub; stessi livelli di uscita e opzioni.
• M5i.6321-x16 — PCI Express x16; 2 uscite analogiche; 4 uscite digitali; 16 Bit; frequenza di campionamento: 3,20 GS/s (1 o 2 canali attivi); banda: 1,40 GHz; memoria: 2 GSamples (opzione 8 GSamples); sincronizzazione Star‑Hub; stessi livelli di uscita e opzioni.
• M5i.6320-x16 — PCI Express x16; 1 uscita analogica; 4 uscite digitali; 16 Bit; frequenza di campionamento: 3,20 GS/s (1 canale attivo); banda: 1,40 GHz; memoria: 2 GSamples (opzione 8 GSamples); sincronizzazione Star‑Hub; stessi livelli di uscita e opzioni.

Caratteristiche / specifiche tecniche

• Famiglia / denominazione commerciale: M5i.63xx-x16
• Risoluzione: 16 Bit
• Frequenza di campionamento: fino a 10 GS/s (canale singolo attivo), fino a 5 GS/s (doppio canale attivo) a seconda del modello; alcuni modelli a 3,20 GS/s
• Canali di uscita analogica: 1 o 2 (in base al modello)
• Uscite digitali: 4
• Banda passante: dipende dal modello — esempi: 1,40 GHz, 2,50 GHz, 3,90 GHz
• Memoria a bordo: 2 GSamples standard; opzionale 8 GSamples
• Livello massimo di uscita: ±500 mV single‑ended su 50 Ω (±1,0 V differenziale su 50 Ω)
• Sincronizzazione: Star‑Hub per fino a 8 schede
• Modalità operative: Single‑Shot, Loop, FIFO, Multiple Replay, ecc.
• Opzioni: Digital Pulse Generator; modalità Multi‑Carrier DDS; Remote Server; SCAPP (trasferimento diretto da GPU CUDA)
• Piattaforma / Interfaccia: PCI Express x16
• Software / API: Utilizza l'API comune di Spectrum e la stessa interfaccia software degli altri prodotti Spectrum
