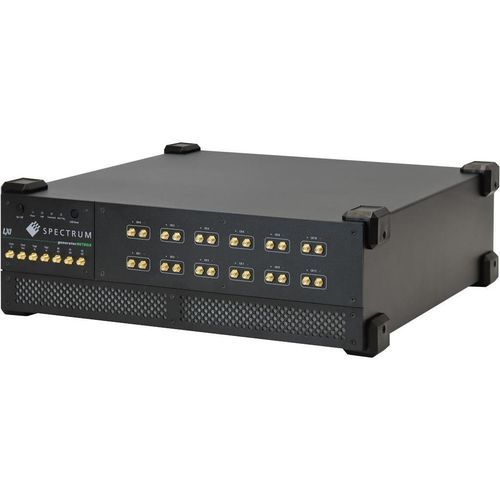

Generatore di segnale DN6.63 series

di impulsidi forme d'onda arbitrariedigitale

Panoramica
La serie DN6.63x comprende generatori di forme d'onda arbitrarie (AWG) multicanale a 16 bit con controllo remoto Ethernet. I modelli supportano uscite indipendenti e simultanee su ogni canale, con DAC e amplificatore per canale. Alcune configurazioni offrono frequenze di campionamento fino a 10,0 GS/s e bande analogiche fino a 2,50 GHz.

Caratteristiche principali

• Generazione di forme d'onda arbitrarie a 16 bit
• Configurazioni disponibili: 4, 6, 8, 10 o 12 canali analogici
• Generazione simultanea su tutti i canali con DAC e amplificatore dedicati
• Ampiezza d'uscita programmabile: fino a ±500 mV single-ended su 50 Ω o ±1,0 V differenziale su 50 Ω
• Modalità operative: Single-Shot, Loop, FIFO, Multiple Replay, ecc.
• Opzioni: modalità DDS multi-portante e generatore di impulsi digitali
• Memoria onboard scalabile per modello (fino a 8 GSamples per AWG o pacchetti memoria opzionali maggiori)

Modelli disponibili e specifiche comparative

• DN6.635-04 — 4 uscite analogiche, 4 uscite digitali; 16 bit; frequenza di campionamento: fino a 10 GS/s (a seconda dei canali attivi); banda: 2,50 GHz; memoria: 2x2 GSamples (opzione 2x8 GSamples)
• DN6.635-06 — 6 uscite analogiche, 4 uscite digitali; 16 bit; frequenza di campionamento: fino a 10 GS/s (variabile in base al numero di canali attivi); banda: 2,50 GHz; memoria: 3x2 GSamples (opzione 3x8 GSamples)
• DN6.635-08 — 8 uscite analogiche, 4 uscite digitali; 16 bit; frequenza di campionamento: fino a 10 GS/s (variabile); banda: 2,50 GHz; memoria: 4x2 GSamples (opzione 4x8 GSamples)
• DN6.635-10 — 10 uscite analogiche, 4 uscite digitali; 16 bit; frequenza di campionamento: fino a 10 GS/s (variabile); banda: 2,50 GHz; memoria: 5x2 GSamples (opzione 5x8 GSamples)
• DN6.635-12 — 12 uscite analogiche, 4 uscite digitali; 16 bit; frequenza di campionamento: fino a 10 GS/s (variabile); banda: 2,50 GHz; memoria: 6x2 GSamples (opzione 6x8 GSamples)
• Serie DN6.632 — varianti a frequenza di campionamento inferiore (es. DN6.632-04/06/08/10/12): fino a 3,20 GS/s; banda: 1,40 GHz; memoria e numero di canali secondo modello

Specifiche tecniche

• Risoluzione: 16 bit
• Frequenza di campionamento massima: fino a 10,0 GS/s (dipende da modello e numero di canali attivi)
• Canali di uscita analogica: 4, 6, 8, 10 o 12 disponibili
• Generazione simultanea: DAC e amplificatore dedicati per canale
• Ampiezza di uscita: fino a ±500 mV single-ended su 50 Ω; fino a ±1,0 V differenziale su 50 Ω
• Banda analogica: fino a 2,50 GHz (famiglia DN6.635); DN6.632 fino a 1,40 GHz
• Memoria onboard: dipendente dal modello, espandibile con pacchetti opzionali
• Modalità di riproduzione: Single-Shot, Loop, FIFO, Multiple Replay
• Opzioni: DDS multi-portante, generatore di impulsi digitali
• Interfaccia: Ethernet (operazione remota LXI/netbox)
