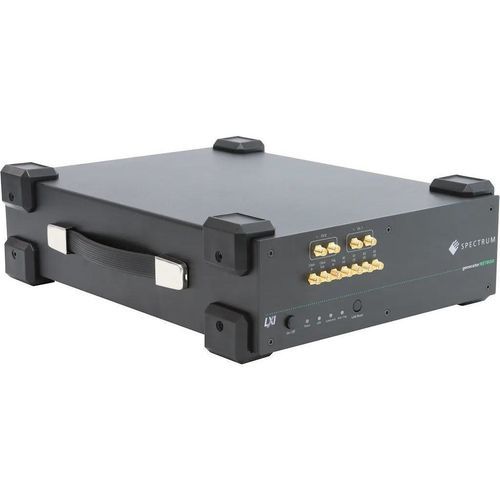

Generatore di segnale DN2.63 series

di impulsidi forme d'onda arbitrarieprogrammabile

Il DN2.63x è un generatore di forme d'onda arbitrarie (AWG) NETBOX a 16 bit ad alte prestazioni che offre controllo remoto Ethernet, alta risoluzione e velocità di campionamento molto elevate fino a 10 GS/s. È disponibile in configurazioni a 1 o 2 canali ed è progettato per la generazione simultanea di segnali multicanale con stadi DAC e amplificatori per canale. Caratteristiche principali

• Generatore di forme d'onda arbitrarie veloce a 16 bit
• Disponibile nelle versioni a 1 o 2 canali
• Generazione simultanea di segnali su tutti i canali
• DAC e amplificatore separati per canale
• Livello di uscita programmabile fino a ±500 mV single-ended in 50 Ohm
• Livello di uscita programmabile fino a ±1,0 V differenziale in 50 Ohm
• Modalità operative: Single-Shot, Loop, FIFO, Multiple Replay, ...
• Opzione DDS a portante multipla disponibile
• Memoria di bordo fino a 2 campioni GS (opzione 8 campioni GS)

Modelli della famiglia DN2.63x

• DN2.635-01 - Piattaforma: Ethernet; Uscita analogica: 1; Uscita digitale: 4; Risoluzione: 16 Bit; Frequenza di campionamento: 10 GS/s (1 canale attivo); larghezza di banda: 2,50 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.
• DN2.635-02 - Piattaforma: Ethernet; Uscita analogica: 2; Uscita digitale: 4; Risoluzione: 16 bit; frequenza di campionamento: 10 GS/s (1 canale attivo) / 5 GS/s (2 canali attivi); larghezza di banda: 2,50 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.
• DN2.636-01 - Piattaforma: Ethernet; Uscita analogica: 1; Uscita digitale: 4; Risoluzione: 16 bit; frequenza di campionamento: 10 GS/s (1 canale attivo); larghezza di banda: 3,90 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.
• DN2.636-02 - Piattaforma: Ethernet; Uscita analogica: 2; Uscita digitale: 4; Risoluzione: 16 bit; frequenza di campionamento: 10 GS/s (1 canale attivo) / 5 GS/s (2 canali attivi); larghezza di banda: 3,90 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.
• DN2.632-02 - Piattaforma: Ethernet; Uscita analogica: 2; Uscita digitale: 4; Risoluzione: 16 bit; frequenza di campionamento: 3.20 GS/s (1 canale attivo) / 3,20 GS/s (2 canali attivi); larghezza di banda: 1,40 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.
• DN2.632-01 - Piattaforma: Ethernet; Uscita analogica: 1; Uscita digitale: 4; Risoluzione: 16 bit; frequenza di campionamento: 3.20 GS/s (1 canale attivo); larghezza di banda: 1,40 GHz; memoria (max): 2 campioni GS (opzione 8 campioni GS); Livello di uscita massimo: ±500 mV single-ended (±1,0 V differenziale) su 50 ohm; Caratteristica: Riproduzione multipla; Opzioni: Opzione generatore di impulsi digitali, modalità DDS a portante multipla.

Caratteristiche/specifiche tecniche

• Risoluzione: 16 bit
• Campionamento massimo: fino a 10,0 GS/s (varia in base al modello e al numero di canali attivi: ad esempio 10 GS/s per un singolo canale attivo, 5 GS/s per canale per le varianti a 2 canali da 10 GS/s)
• Larghezza di banda analogica: dipendente dal modello (esempi a pagina: 1,40 GHz, 2,50 GHz, 3,90 GHz)
• Canali: 1 o 2 (generazione simultanea su tutti i canali)
• Architettura per canale: DAC e amplificatore separati per canale
• Livelli di uscita: programmabili fino a ±500 mV single-ended in 50 Ω; fino a ±1,0 V differenziale in 50 Ω
• Uscite digitali: 4 (come indicato nella tabella di famiglia)
• Memoria a bordo: 2 campioni GS standard; upgrade opzionale a 8 campioni GS
• Modalità operative: Single-Shot, Loop, FIFO, Replay multiplo e altre
• Piattaforma / controllo remoto: Ethernet (NETBOX)
• Funzioni opzionali: Opzione generatore di impulsi digitali; modalità DDS a più portanti (opzione DDS)
