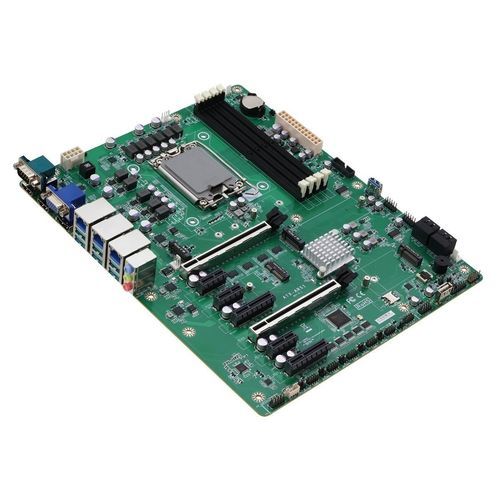

Scheda madre ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

Panoramica
La AAEON ATX-Q870A è una scheda madre ATX industriale progettata per i processori Intel® Core™ Ultra (Serie 2) con socket LGA 1851. Fornisce una piattaforma bilanciata per applicazioni industriali ad alta intensità di calcolo, workstation ad alte prestazioni e gateway edge, combinando le funzionalità CPU di nuova generazione con opzioni estese di memoria, storage e I/O.

Caratteristiche principali

• Processori Intel® Core™ Ultra (Serie 2), socket LGA 1851, fino a 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, fino a 256 GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• LAN 2,5GbE x3
• SATA 6Gb/s x4 con RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (supporta 4K@60Hz)
• PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• Alimentazione ATX

Supporto per più dispositivi PCIe
L'ATX-Q870A offre ampia capacità di espansione con due slot PCIe Gen5 x16 e più slot PCIe Gen4. Questo consente l'installazione simultanea di GPU ad alte prestazioni, acceleratori AI, storage NVMe e moduli I/O specializzati (schede seriali, interfacce sensori, NIC a bassa velocità). Quattro slot M.2 consentono l'integrazione di moduli wireless (4G/5G, Wi‑Fi 6) e unità NVMe aggiuntive per progettazioni di sistema flessibili.

Supporto CPU Intel® Core™ Ultra (Serie 2)
Supporta CPU su socket LGA 1851 fino a 125W della famiglia Intel® Core™ Ultra Serie 2. La piattaforma può sfruttare fino a 24 core / 24 thread e integra Intel® AI Boost NPU e Intel® Graphics GPU per inferenza accelerata hardware (prestazioni IA della piattaforma fino a 36 TOPS dichiarate).

I/O di nuova generazione per velocità e flessibilità
Ampia selezione di I/O con nove porte USB 3.2, sette porte USB 2.0, tre porte LAN 2.5GbE e più connettori COM. Uscite video: doppio HDMI 2.1 TMDS, un DisplayPort 1.4a e un VGA; HDMI/DP supportano 4K@60Hz. Queste interfacce supportano sia display ad alta risoluzione moderni sia monitor industriali legacy.

Specifiche tecniche

• Modello: ATX-Q870A (AAEON)
• Supporto CPU: Intel® Core™ Ultra (Serie 2), LGA 1851, fino a 125W, fino a 24 core / 24 thread
• IA/Grafica: Intel® AI Boost NPU e Intel® Graphics GPU (IA piattaforma fino a 36 TOPS)
• Memoria: DDR5 6400MT/s, Dual-Channel, CU/U-DIMM x4, fino a 256 GB
• Slot M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, moduli wireless 4G/5G, Wi‑Fi 6)
• SATA: SATA 6Gb/s x4 con supporto RAID (0,1,5,10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Uscite video: HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (supporta 4K@60Hz)
• Espansione PCIe: PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• COM: multipli connettori COM
• Alimentazione: ATX
• Formato: ATX (scheda madre industriale)
