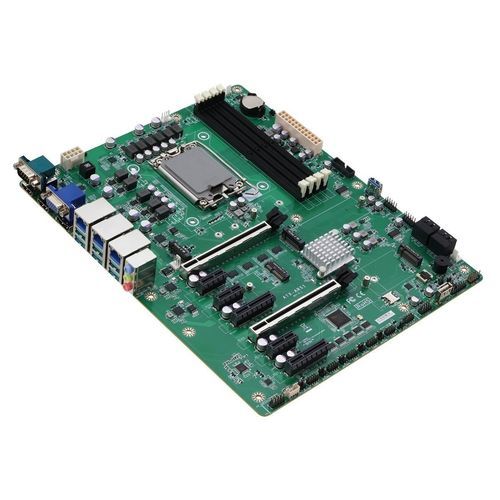

Scheda madre ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

Panoramica
La AAEON ATX-Q870A è una scheda madre ATX industriale progettata per i processori Intel® Core™ Ultra (Serie 2) con socket LGA 1851. Unisce prestazioni CPU di nuova generazione a maggiore capacità di memoria, ampia connettività I/O e molteplici slot di espansione, adatta ad automazione industriale, workstation ad alte prestazioni, gateway IoT e soluzioni edge abilitati all'AI.

Caratteristiche principali

• Intel® Core™ Ultra Processors (Serie 2), socket LGA 1851, fino a 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, fino a 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2,5GbE LAN x3
• SATA 6Gb/s x4 con RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Formato ATX e alimentazione ATX

Supporto per più dispositivi PCIe
La ATX-Q870A offre ampia espandibilità con due slot PCIe Gen 5 x16 e slot PCIe Gen 4 x4 e x1 aggiuntivi. Ciò consente l'integrazione simultanea di GPU ad alte prestazioni, acceleratori AI, storage NVMe e moduli specifici come schede seriali, interfacce sensori e NIC a bassa velocità. Quattro slot M.2 consentono moduli 4G/5G, Wi‑Fi 6 e NVMe.

Supporto processori Intel Core Ultra (Serie 2)
Compatibile con CPU LGA 1851 fino a 125W della famiglia Intel® Core™ Ultra Serie 2. La piattaforma supporta fino a 24 core/24 thread (a seconda della CPU), grafica integrata Intel® e Intel® AI Boost NPU per inferenza accelerata in hardware (fino a ~36 TOPS per carichi applicabili).

I/O e display di nuova generazione
La connettività comprende nove porte USB 3.2 e sette USB 2.0, tripla LAN 2.5GbE per rete affidabile e ridondata, sei connettori COM per dispositivi seriali e più uscite video: doppio HDMI 2.1 (TMDS), un DisplayPort 1.4a e una VGA per compatibilità legacy. Le uscite digitali supportano 4K @ 60Hz ove applicabile.

Applicazioni
Progettata per applicazioni embedded ad elevato carico di calcolo come automazione industriale, workstation ad alte prestazioni, deployment di gateway IoT, digital signage e soluzioni edge AI che richiedono molteplici dispositivi di espansione e ampia larghezza di banda della memoria.

Caratteristiche / specifiche tecniche

• Model: ATX-Q870A
• Brand: AAEON
• Socket CPU: LGA 1851 supporta Intel® Core™ Ultra Processors Series 2, fino a 125W
• Core/thread CPU supportati: fino a 24 core / 24 thread (a seconda della CPU)
• AI/grafica onboard: Intel® AI Boost NPU e GPU integrata Intel® Graphics (inferenza accelerata hardware fino a ~36 TOPS secondo i carichi)
• Memoria: DDR5 6400MT/s, Dual-Channel, 4 slot CU/U-DIMM, fino a 256GB
• Slot di espansione: PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Slot M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Storage: SATA 6Gb/s x4 con supporto RAID (0, 1, 5, 10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Seriale: connettori COM x6
• Uscite video: HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (supporta 4K @60Hz sulle uscite digitali se applicabile)
• Formato: ATX
• Alimentazione: alimentazione ATX
• Casi d'uso target: automazione industriale, workstation ad alte prestazioni, gateway IoT, digital signage, soluzioni AI/edge
