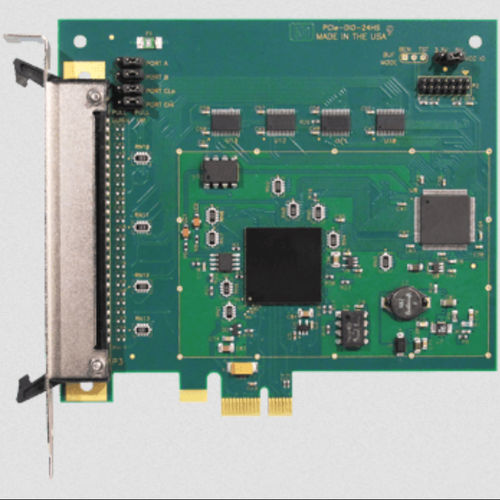

Scheda I/O digitale PCIe-DIO-24HS

seriePCI Expressjumper

-scheda I/O digitale PCI Express a 1 corsia -24 linee DIO ad alta corrente -Generazione IRQ dal bit 3 della porta C e dal contatore A2 (modelli "C") e/o dal rilevamento del cambiamento di stato (COS) (modelli "S") -Linee DIO con buffer -Porte a quattro e otto bit selezionabili indipendentemente per ingressi o uscite -Resistenze Pull-up/Pull-down da 10k ohm configurabili dall'utente sulle linee DIO -VCCIO selezionabile tramite ponticello (5V, 3,3V) -Tensione VCCIO disponibile per l'utente tramite fusibile ripristinabile da 0,5 A -Connettore a 50 pin con chiusura a scatto -Progettato, realizzato, supportato e prodotto negli USA OPZIONI DI FABBRICA -Funzionamento a temperature estese (da -40° a +85°C) -Linguetta a sgancio rapido sulla staffa di montaggio per il cablaggio o la messa a terra dello schermo del cavo (con connettore a 50 pin non bloccabile) -Versione conforme alla direttiva RoHS Questo prodotto è una scheda di I/O digitale PCI Express a 1 corsia disponibile in due modelli. Il modello PCIe-DIO-24H è il DIO di base, mentre il modello PCI-DIO-24HS presenta funzionalità avanzate di rilevamento del cambio di stato (COS). La scheda emula un chip compatibile 8255, fornendo 24 linee DIO. Le linee DIO sono raggruppate in tre porte a 8 bit: A, B e C. Ciascuna porta a 8 bit è configurata via software per funzionare come ingresso o uscita. La porta C può essere ulteriormente suddivisa in due nybbles a 4 bit via software e configurata come ingressi o uscite. Ciascuna linea DIO è dotata di buffer e può gestire fino a 32 mA di source/sink. Il livello logico VCCIO è configurato globalmente tramite la selezione del ponticello come 5V o 3,3V. Inoltre, le porte A, B, C low nybble e C high nybble sono configurate individualmente tramite ponticelli come pull-up o pull-down attraverso reti di resistenze da 10kΩ.
