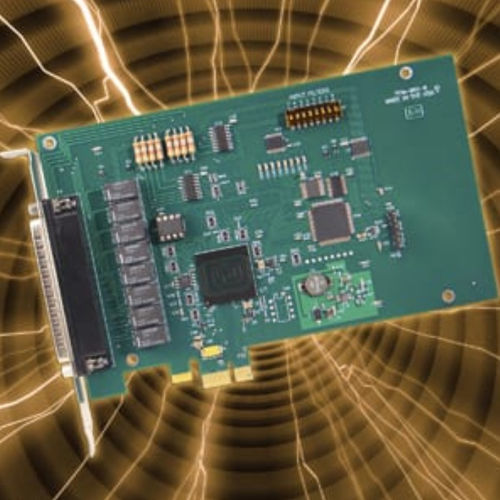

Scheda I/O digitale PCIe-IIRO-8

PCI Expresscon uscita a relè

-Otto ingressi digitali isolati otticamente e non polarizzati -Filtri commutabili sugli ingressi per ambienti elettricamente rumorosi -Otto uscite a relè elettromeccanico -Isolate otticamente da canale a canale e da canale a terra -In grado di rilevare il cambiamento di stato dell'ingresso e di dichiarare l'interrupt -Rilevato automaticamente in Windows -Progettato, realizzato, supportato e prodotto negli USA OPZIONI DI FABBRICA -Funzionamento a temperature estese (da -40° a +85°C) -Versione conforme alla direttiva RoHS Scheda I/O relè isolati PCI Express Questo prodotto è una scheda di ingresso digitale e di uscita a relè isolata a 1 corsia PCIe con funzionalità di rilevamento del cambiamento di stato (COS). Gli ingressi isolati possono essere pilotati sia in CA che in CC e non sono sensibili alla polarità. I segnali di ingresso sono raddrizzati da un ponte di diodi e applicati agli ingressi degli optoisolatori. Una resistenza da 470 ohm in serie assicura la limitazione della corrente. Le uscite dei trasmettitori di controllo standard 12/24 CA possono essere accettate, così come le tensioni CC. L'intervallo di tensione di ingresso è compreso tra 5 e 24 V (rms). Per estendere l'intervallo di tensione di ingresso, è possibile collegare resistenze esterne in serie. Le uscite a relè elettromeccanico del PCIe-IIRO-8 sono costituite da cinque uscite SPDT forma C e tre SPST forma A (normalmente aperte). I relè sono tutti diseccitati all'accensione. I dati inviati ai relè sono bloccati. La scheda misura 6,6 pollici di lunghezza e 4,2 pollici di altezza. Le connessioni di cablaggio I/O per questa scheda avvengono tramite un connettore D-sub maschio a 37 pin. Per collegare la scheda ai pannelli di terminazione è possibile utilizzare un cavo a nastro.
