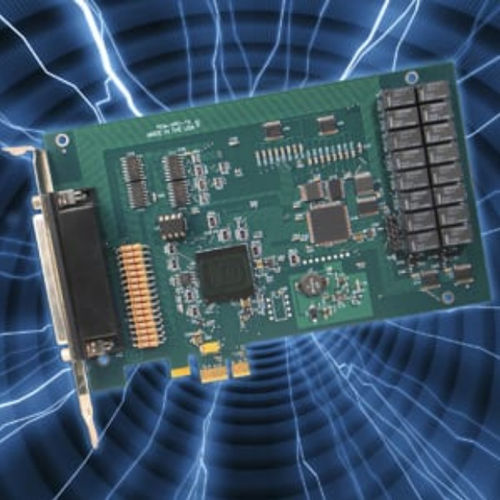

Scheda di ingressi digitale PCIe-IIRO-16

PCI Expresscon uscita a relè

-16 ingressi digitali isolati otticamente e non polarizzati -Filtri commutabili sugli ingressi per ambienti elettricamente rumorosi -Isolati otticamente da canale a canale e da canale a terra -In grado di rilevare il cambiamento di stato dell'ingresso e di dichiarare l'interrupt -16 uscite a relè elettromeccanico -Rilevato automaticamente in Windows -Progettato, realizzato, supportato e prodotto negli USA OPZIONI DI FABBRICA -Funzionamento a temperature estese (da -40° a +85°C) -Versione conforme alla direttiva RoHS Questo prodotto è una scheda di ingresso digitale e uscita a relè isolata a 1 corsia PCIe con funzionalità di rilevamento del cambiamento di stato (COS). Gli ingressi isolati possono essere pilotati sia in CA che in CC e non sono sensibili alla polarità. I segnali di ingresso sono raddrizzati da un ponte di diodi e applicati agli ingressi degli optoisolatori. Una resistenza da 1,8k ohm in serie assicura la limitazione della corrente. Possono essere accettate uscite di trasmettitori di controllo standard 12/24 CA e tensioni CC. L'intervallo di tensione di ingresso è compreso tra 3V e 31VDC (o 40-10kHz RMS). Per estendere l'intervallo di tensione di ingresso, è possibile collegare resistenze esterne in serie. Le uscite a relè elettromeccanico del PCIe-IIRO-16 comprendono dieci uscite SPDT forma C e sei SPST forma A (normalmente aperte). I relè sono tutti diseccitati all'accensione. I dati inviati ai relè sono bloccati. La scheda misura 6,6 pollici di lunghezza e 4,2 pollici di altezza. Le connessioni di cablaggio I/O di questa scheda avvengono tramite un connettore D-sub a 78 pin. Per collegare questa scheda ai pannelli di terminazione con due connettori D-sub a 37 pin si utilizza un cavo a Y stampato.
