Erettori per tunnel boring machine Tunnelift

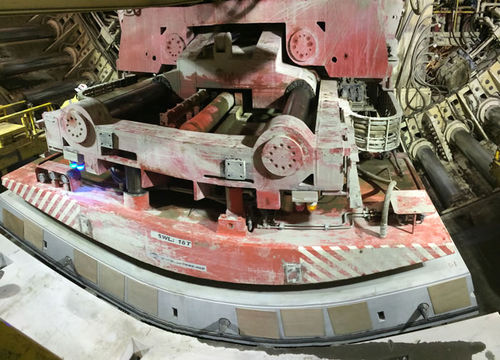

ACIMEX, leader nella movimentazione industriale di carichi pesanti, è un esperto nella fabbricazione e progettazione di erettori a segmenti. Chiedete un preventivo per un modello di erettore ad alto valore aggiunto tecnico che soddisfi le vostre aspettative. L'erettore di segmenti ACIMEX opera in galleria e gestisce la presa, il posizionamento e il deposito di segmenti standard e invertiti. Situato dietro la testa di perforazione della TBM, all'interno dello scudo, l'erettore è collegato alle colonne della TBM da due cilindri per posizionare il segmento su X, Y e Z per formare un anello. Questo dispositivo di movimentazione, che può ruotare di 360°, garantisce una sicurezza ottimale in ambienti estremi. Dotato di 2 ventose laterali fissate sotto il telaio e di una ventosa centrale con movimento idraulico verticale, l'erettore di segmenti ACIMEX funziona per mezzo di una pompa a vuoto montata su un pendolo e un bocchettone rotante per l'arrivo del vuoto. Il telaio può essere ruotato e l'assetto regolato fino a +/-5°. L'erettore è anche dotato di 3 elettrovalvole per il vuoto e di 6 sensori di vuoto e di pressione (tre vacuostati 4-20 mA e 3 manometri). Infine, va notato che la tensione di alimentazione di questo dispositivo di movimentazione certificato CE è di 400V trifase e la sua capacità di carico massima è di 20 tonnellate. Gli erettori di segmenti ACIMEX sono utilizzati nelle più grandi macchine di tunnelling del mondo Nel 2013, NFM Technologies ha fatto ricorso alla competenza tecnica di ACIMEX ordinando un erettore costruito su misura per la costruzione dell'anello di calcestruzzo della più grande TBM costruita in Francia (15,08 m di diametro). È interessante notare che anche il più grande erettore mai costruito è stato fabbricato dall'azienda.
