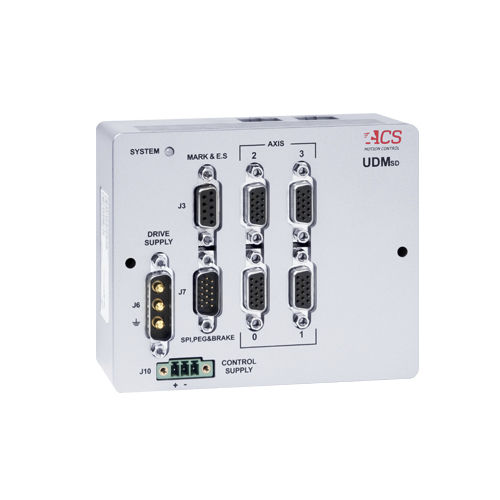

Controllore motore passo-passo UDMsd series

brushlessper servomotoreAC

L'UDMSD è una serie di moduli EtherCAT compatti con azionamenti universali a doppio/quad-asse per servomotori, motori passo-passo e motori a bobina mobile con una gamma di potenza continua da 10W a 100W (200W di picco). Il tipo di motore viene selezionato dall'utente e può essere impostato diversamente per ogni azionamento. La UDMSD risponde alle esigenze di applicazioni di movimento multiasse con spazio limitato, come teste di ispezione mobili, piccoli manipolatori e stadi di movimento da tavolo. Le dimensioni ridotte, il peso ridotto e l'interfaccia minima dei cavi rendono l'UDMSD ideale per il montaggio a distanza su assi in movimento. È disponibile con correnti di 1,25/2,5A e 2,5/5A (cont./picco). L'UDMSD supporta quattro encoder digitali incrementali e due encoder assoluti. Include un'interfaccia periferica seriale (SPI) per supportare altri dispositivi di feedback, come i segnali di autofocus. L'unità è alimentata da una tensione di alimentazione del convertitore da 12 a 48Vdc e da un'alimentazione di controllo separata a 24Vdc ±20% che mantiene vivi tutti i segnali logici in condizioni di emergenza. Tutti i connettori dei motori, degli encoder e degli I/O sono connettori di tipo sub-D. L'UDMSD è montabile su pannello o su guida DIN. L'unità viene fornita con i connettori di azionamento e di controllo.
