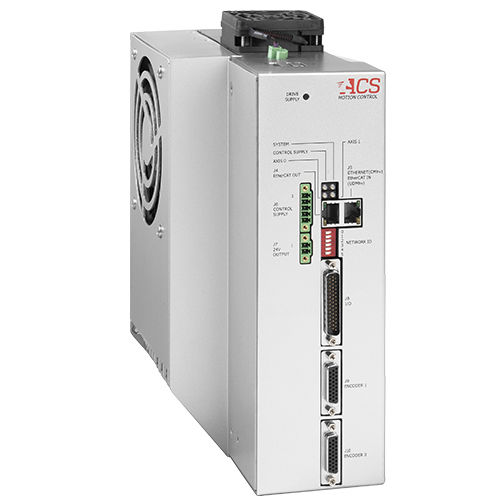

Controllore motore EtherCAT UDMhv series

ACbrushlessper servomotore

L'UDMHV è una linea di azionamenti universali EtherCAT monoasse e biassiali economici per motori brushless AC servo / DC, AC Induction* e DC brush motors. L'UDMHV funziona come nodo EtherCAT sotto qualsiasi controllore master SPiiPlus EtherCAT, compreso il Soft Controller SPiiPlusSC basato su PC. È stato progettato per applicazioni sensibili ai costi che richiedono un'elevata dinamica e carichi elevati. L'UDMHV è offerto con i seguenti livelli di corrente (cont./peak): 5A/10A, 10A/20A, 15A/30A, 20A/20A + 5A/10A con 230-480Vac, e 10A/30A, 15A/45A, 20A/60A con 230Vac. Il modulo è alimentato da 3 fasi da 230 a 480Vac. Oltre all'alimentazione AC, l'UDMHV è alimentato da un'alimentazione di controllo separata a 24Vdc che mantiene vivi tutti i segnali a bassa tensione durante le condizioni di emergenza. Quando un modulo 230Vac - 480Vac viene utilizzato al di sotto di 400Vac, i livelli di corrente di cont./picco in uscita aumentano del 25%. Il modulo opzionale Safe Torque Off (STO) interrompe l'alimentazione al motore senza rimuovere la fonte di alimentazione per soddisfare i livelli di sicurezza SIL-3 e PLe.
