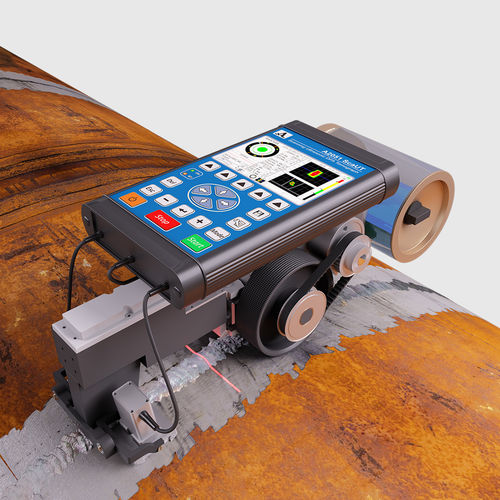

Sistema di ispezione ad ultrasuoni A2051 ScaUT

di spessoreper tubazioni saldate

Il sistema A2051 ScaUT è costituito da due array di antenne multi-elemento per trasmettere e ricevere le onde ultrasoniche e da un algoritmo DFA (Digital Focusing Aperture) progettato per massimizzare la sensibilità ultrasonica del sistema per identificare i difetti, classificare i tipi di difetti e determinare l'area equivalente della sezione trasversale e l'ispezione completa del cordone di saldatura. Fornisce un contatto acustico costante con un flusso ridotto in grado di ispezionare non meno di dieci metri lineari di saldatura con un singolo serbatoio di materiale di accoppiamento. Il flusso costante di materiale di accoppiamento viene fornito attraverso gli iniettori integrati nell'array di antenne. Il canale ottico-laser misura continuamente la posizione degli array di antenne rispetto all'asse della saldatura. Una ruota magnetica, alimentata dal motore interno, garantisce una traslazione sicura lungo il percorso a 360° della superficie esterna del tubo. Un sensore inclinometrico 3D e il sistema di posizionamento globale (GPS) "GLONASS Galileo" integrato consentono di georeferenziare i dati raccolti. Le funzionalità di controllo remoto completo del sistema tramite una piattaforma Bluetooth consentono di sorvegliare il processo di ispezione in aree rumorose e di controllare il movimento dello scanner. La conformità ai protocolli di ispezione locali e l'elenco dei difetti rilevati sono visualizzati sul display integrato, La batteria integrata ai polimeri ferrosi di litio fornisce un'alimentazione continua per quattro ore con un singolo ciclo di ricarica di 15 minuti. Applicazione L'uso del sistema ScaUT A2051 è destinato ad automatizzare le complesse ispezioni delle saldature di strutture in acciaio/metallo con uno spessore variabile tra 4 e 40 mm e con un raggio di curvatura minimo (verso la faccia esterna) di 300 mm.
