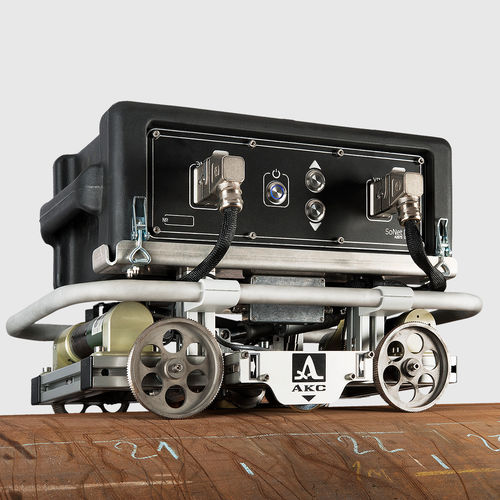

Scanner di ispezione A2075 SoNet

ad ultrasuoni

Lo scanner-rilevatore di difetti a ultrasuoni senza contatto А2075 SoNet è applicabile per la ricerca automatica di difetti nelle pareti di tubi metallici di diametro 1020 ÷ 1420 mm e con spessore a partire da 6 mm. Il principio di funzionamento dello scanner-rilevatore di difetti è una tecnica di ispezione a impulsi eco guidati che prevede l'eccitazione (invio) e la ricezione di onde ultrasoniche nel corpo del tubo senza contatto (senza l'utilizzo di un accoppiatore) con l'ausilio di trasduttori elettro-magnetici acustici (EMA). Rilevamento di difetti di tensocorrosione e corrosione nel corpo del tubo. Rilevamento di difetti nei piatti (prodotti in lamiera) con indicazione della quantità di difetti, delle dimensioni relative e delle posizioni (coordinate). La connessione Wi-Fi tra il PC e lo scanner-rilevatore di difetti offre una grande mobilità e la possibilità per l'operatore di condurre i test a distanza. Durante la scansione viene realizzata un'immagine di una sezione di tubo che aiuta a stimare i difetti riscontrati e a decidere se è necessaria un'ulteriore ispezione con altri metodi NDT. Documentazione continua dei risultati come immagine di scansione del tubo. Revisione efficiente delle immagini di scansione raccolte nella schermata del notebook. Post-elaborazione delle immagini di scansione con registrazione della posizione, dell'orientamento e del tipo di difetti. Il tempo necessario per impostare lo strumento e avviare l'ispezione è di soli 3 minuti. Possibilità di caricare i dati dell'ispezione intratubale e allegarli al report principale. La struttura a blocchi dello strumento consente di sostituire prontamente i blocchi rotti in loco con un solo operatore. Portabilità - lo scanner - rilevatore di difetti può essere trasportato da 2 persone e può essere utilizzato da un solo utente.
