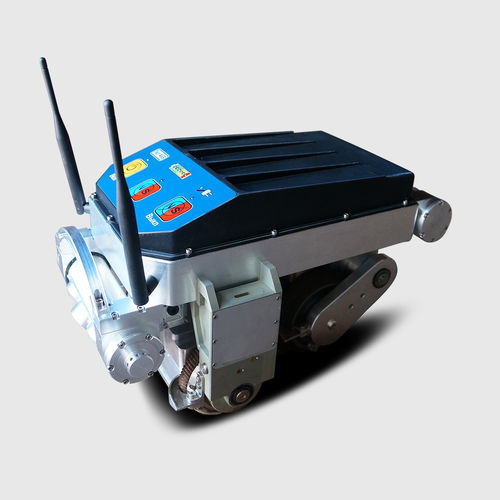

Sistema di scanner di ispezione A2072 IntroScan

otticoad ultrasuoniin linea

Lo scanner può essere inserito attraverso i pozzetti disponibili, le linee di candele a partire da DN 300 mm, i fori di accesso 320х240 mm. L'ispezione in linea delle condutture avviene senza ulteriori operazioni di pulizia, in quanto lo scanner si muove lungo il tubo passando accanto alle aree contaminate. L'ispezione del metallo di base e dei giunti saldati degli elementi della condotta viene effettuata con un sistema ottico-televisivo (ispezione visiva e dimensionale) e con array di antenne con trasduttori acustici con contatto a secco (ispezione a ultrasuoni a onda guidata, onda orizzontale di taglio; onda SH). L'unità di ispezione a ultrasuoni si basa su trasduttori acustici con contatto a secco (DPC) che consentono di trasmettere e ricevere onde ultrasoniche nella parete del tubo senza contatto con il liquido, solo grazie all'attrito tra la protezione in ceramica del trasduttore e la superficie metallica. Un insieme di 32 trasduttori DPC forma un array di antenne (AA) sfasato nella direzione desiderata e che modella le onde ultrasoniche guidate nella parete del tubo. La gamma di frequenza va da 20 a 80 kHz (ricerca di difetti con un'altezza superiore al 10% dello spessore della parete del tubo, lunghezza di ispezione effettiva fino a 4 000 mm). Il sistema ottico-televisivo dello scanner consente l'esame visivo in corso d'opera durante l'ispezione in linea. Il sistema ottico-televisivo comprende una telecamera HD con matrice da 5 megapixel e un obiettivo con angolo di ripresa di 180 gradi, due faretti a LED e l'azionamento sweep del modulo sul piano verticale. La velocità di trasmissione video, considerando la capacità del collegamento radio, raggiunge i 20 fotogrammi al secondo. Fornisce un'efficienza potenziale di esame visivo fino a 5 metri lineari al minuto.
