Sistema di ispezione ad ultrasuoni Ranger A1050

manualeautomatizzatodi spessore

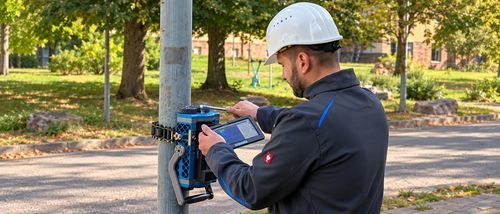

Panoramica L'A1050 RANGER è un sistema compatto di ispezione ultrasonica a onde guidate progettato per la rilevazione rapida della corrosione nascosta in tubazioni e pali dell'illuminazione, specialmente in aree difficili da raggiungere come sotto i supporti. Grazie ai trasduttori Dry-Point-Contact (DPC) il sistema non richiede accoppianti e consente un rapido impiego in campo. Lo scanner esegue una scansione circumferenziale completa a 360° e genera immagini B-scan ad alta risoluzione che mostrano posizione e gravità della corrosione. L'unità elettronica portatile e l'interfaccia su tablet permettono una rapida messa in servizio e visualizzazione on-site.

Caratteristiche principali

• Scansione tramite manipolatore adattivo o manuale con due maniglie e una riga magnetica per spazi ristretti.
• Acquisizione di dati ultrasonici in più posizioni equidistanti lungo la circonferenza del tubo (registrazione multicanale).
• Ricostruzione B-scan in tempo reale con SAFT per localizzare e valutare i danni da corrosione.

Applicazioni Rilevamento della corrosione nascosta e perdita di spessore in strutture metalliche come condotte e pali dell'illuminazione, in particolare in aree difficili da ispezionare (ad esempio sotto i supporti). Il sistema ispeziona l'intera circonferenza (360°) con onde guidate e trasduttori DPC, acquisisce dati multicanale e genera immagini B-scan senza smontare la struttura o interrompere l'esercizio.

Contenuto della fornitura (incluso / opzioni)

• Unità elettronica A1050 RANGER (Tablet-PC in custodia protettiva)
• Tablet-PC Android in custodia protettiva
• Manipolatore di ispezione adattivo, adatto a diversi diametri di tubo
• Alimentatore Type-C per unità elettronica e Tablet-PC
• Valigia rigida di trasporto
• Opzionale: due impugnature per raccolta dati manuale (senza manipolatore)

Documentazione

• Brochure prodotto (scheda tecnica) disponibile
• Manuale utente e note applicative disponibili
• Download firmware e software disponibili

Specifiche tecniche

• Tecnologia di misura: Onde ultrasoniche guidate (modalità SH0)
• Trasduttori: Dry-Point-Contact (DPC), nessun accoppiamento richiesto
• Frequenza di lavoro: 50 kHz
• Campo di ispezione: fino a 3 m
• Numero di canali DAQ: 32
• Diametri applicabili: 70 mm – 380 mm (2,7" – 15")
• Autonomia operativa con singola carica batteria: fino a 10 ore
