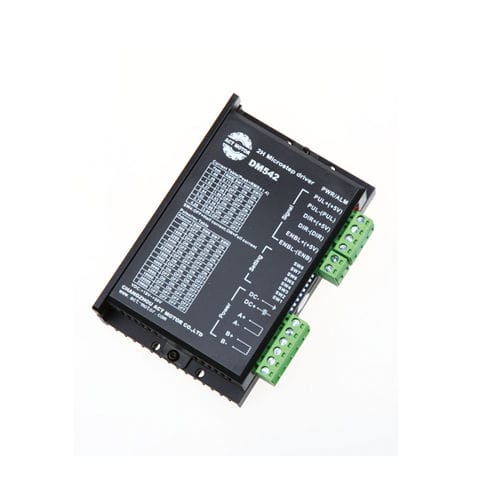

Azionamento DC di motore DM542 series

passo-passo ibrido2 fasi

Descrizioni Il DM542 è un tipo di driver per motori passo-passo ibrido bifase, la cui tensione di azionamento va da 24VDC a 50VDC. È progettato per l'uso con motori passo-passo ibridi a 2 fasi di tutti i tipi con diametro esterno da 42 mm a 86 mm e corrente di fase inferiore a 4,0A. Questo circuito che adotta è simile al circuito di servocontrollo che permette al motore di funzionare senza problemi quasi senza rumore e vibrazioni. La coppia di tenuta quando il driver DM542 funziona ad alta velocità, è anche significativamente più alta rispetto all'altro driver bifase, inoltre, la precisione di posizionamento è anche più alta. È ampiamente usato in dispositivi di controllo numerico di medie e grandi dimensioni come la curvatrice, la macchina CNC, la macchina per il ricamo a computer, le macchine per l'imballaggio e così via. Caratteristiche 1. Controllo della corrente media, azionamento della corrente di uscita sinusoidale a 2 fasi 2. Tensione di alimentazione da 18VDC a 50VDC 3. I/O di segnale optoisolato 4. Protezione da sovratensione, sotto tensione, sovracorrente, cortocircuito di fase 5. Suddivisione a 15 canali e riduzione automatica della corrente di riposo 6. Impostazione della corrente di fase in uscita a 8 canali 7. Morsetto d'ingresso comando offline 8. La coppia del motore è correlata alla velocità, ma non al passo/giro 9. Elevata velocità di avvio 10. Elevata coppia di tenuta ad alta velocità
