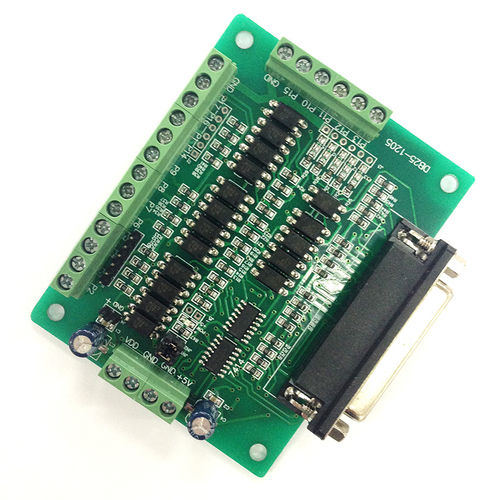

Scheda di interfaccia per PC

multivia

Istruzione del consiglio di breakout 1、To collegare la porta parallela del PC con il cavo parallelo del priter 2、The porta di ingresso dell'alimentatore, può impostare l'alimentazione singola o doppia JN1&JN2 collegati , è il caso della singola potenza , la POWER + e la sorgente d'isolamento sarà collegata, il GND e la sorgente d'isolamento GND sarà collegato: se il JN1&JN2 è a circuito aperto , il POWER + e la sorgente di isolamento sarà tagliata, il GND e la sorgente di isolamento Il GND sarà tagliato fuori. J4 è il GND e il POWER + della sorgente di isolamentog 3、Output connettore, 12 fili OC (uscita con morsetto a vite). J1 J1 è l'uscita del pin di contatto, come il morsetto P2-P7, utilizzato per collegare il piccolo driver. 4、The La porta di segnale d'ingresso a 5 canali può essere collegata all'esterno l'interruttore meccanico, l'interruttore di prossimità ecc. Attraverso il P10-P15 , può collegarsi al sensore e all'interruttore, e può realizzare la funzione impostando il software. Il collegamento dell'interruttore meccanico.
