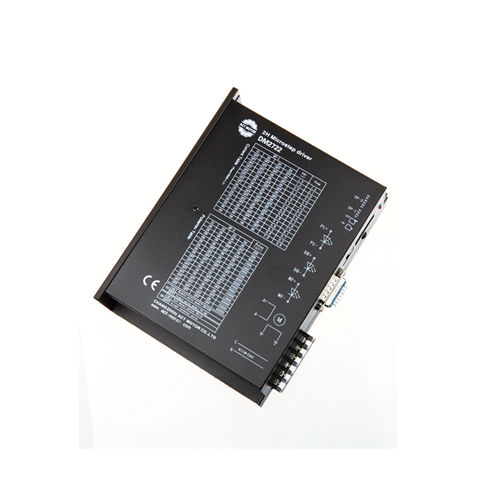

Controllore per motore AC DM2722 series

passo-passo a 2 fasi

Specifiche meccaniche Descrizioni Il DM2722 è un driver passo-passo completamente digitale a 2 fasi basato sul controllo DSP. La tensione di azionamento è compresa tra 110V e 230VAC. È progettato per l'uso con il motore passo-passo ibrido a 2 fasi di tutti i tipi con diametro esterno da 86 mm a 130 mm, corrente di fase regolata da 1,2A a 7,0A. Il circuito che adotta è simile al circuito di servocomando che permette al motore di funzionare senza problemi senza rumore e vibrazioni. Il più alto micro passo è 60000ppr. È ampiamente usato in dispositivi di controllo numerico di medie e grandi dimensioni come la macchina curvatrice, macchina CNC, macchina per ricamare computer, macchina imballatrice ecc. Caratteristiche 1. 16 canali angolo costante, micropassi a coppia costante, micropassi più alti: 40000ppr 2. La corrente di pilotaggio è regolabile in 16 canali da 1,2A/fase a 7,0A/fase 3. Frequenza di risposta massima: 200Kpps 4. La corrente dell'avvolgimento sarà ridotta di circa il 50% quando non viene ricevuto alcun comando ad impulsi a gradino per 0,1 secondi 5. I/O di segnale optoisolato 6. Alimentazione singola da 110V a 230VAC
