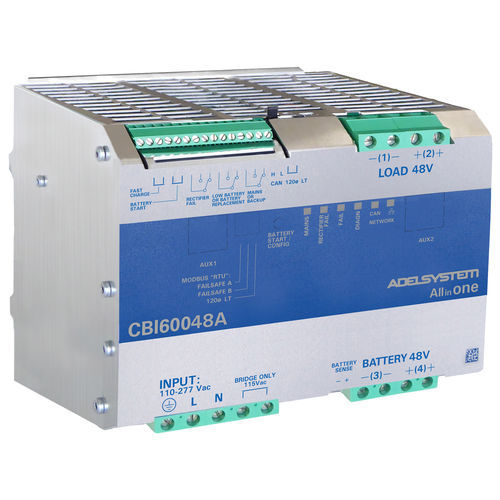

UPS tutto in uno CBI60048A

monofase48 V DCVRLA

Panoramica
Le serie CBI60W e CBI600W sono DC-UPS All‑In‑One con Ethernet integrato (SNMPv3, Modbus TCP/IP, HTTPS) che consentono l'accesso remoto ai parametri del dispositivo, della batteria e dell'applicazione per piattaforme SCADA e IoT.

Caratteristiche principali

• Potenze fino a 600 W e tensioni di uscita fino a 56 V
• Interfaccia Ethernet integrata con webserver interno per monitoraggio e configurazione
• Protocolli: SNMPv3, Modbus TCP/IP e HTTPS
• Progettate per funzionamento 24/7 in videosorveglianza, sicurezza e automazione industriale
• Diagnostica predittiva e report guasti batteria
• Profili di carica per più chimiche di batterie

Modelli

• CBI6012A — 12 V, 5 A
• CBI6024A — 24 V, 2,5 A
• CBI6048A — 48 V, 1,25 A
• CBI60024A — 24 V, 25 A
• CBI60048A — 48 V, 12,5 A

Batteria e carica
La commutazione basata su microcontrollori ottimizza i cicli di carica/scarica e previene la scarica profonda. Profili di carica configurabili per piombo‑acido, AGM, GEL, NiCd, NiMh, Li‑Ion e LiFePO4. Funzionalità: profili specifici per batteria, compensazione temperatura, limitatore di corrente di carica, protezione contro scarica profonda e tester batteria integrato per controllo connessione, polarità, celle in corto e impedenza interna. Monitoraggio dello stato della batteria e report guasti inclusi.

Protezione e affidabilità
Trasferimento senza interruzione tra batteria e caricabatterie. Protezione automatica senza fusibile contro inversione di polarità, cortocircuito, sovraccarico e sovratensione. Progettato per funzionamento continuo e affidabile in applicazioni critiche.

Integrazione Ethernet e monitoraggio remoto
Le interfacce Ethernet (SNMPv3, Modbus TCP/IP, HTTPS) e il webserver interno consentono l'accesso remoto ai parametri tramite gateway, switch o sistemi IoT/SCADA. Gestione tramite HTTP(S) o interfaccia Adelview per monitoraggio, configurazione, registrazione dati/eventi e notifiche di allarme.

Parametri disponibili per il monitoraggio

• Tensione di ingresso AC
• Tensione, corrente, potenza e stato di uscita DC
• Tensione, corrente e resistenza interna della batteria
• Allarmi rete, dispositivo e batteria

Uscita carico e configurazione relè
L'uscita di carico è completamente configurabile e può essere controllata via comandi web o ingressi esterni. Funzioni tipiche: disconnessione remota del carico, accensione del carico in caso di mancata rete AC (illuminazione di emergenza), attivazione temporizzata, funzionamento ciclico autonomo e attivazione tramite pulsante esterno.

Contatti relè
I contatti relè sono liberamente configurabili (esempi): relè guasto, relè rete AC, relè guasto raddrizzatore, allarme acustico.

Datasheet e manuali (elencati sulla pagina prodotto)
Datasheet e manuali utente disponibili per ciascun modello (CBI6012A, CBI6024A, CBI6048A, CBI60024A, CBI60048A) e per la serie.

Specifiche tecniche

• Serie: CBI60W, CBI600W (All In One DC-UPS)
• Potenza: fino a 600 W
• Tensioni di uscita: 12 V, 24 V, 48 V (fino a 56 V su alcuni modelli)
• Esempi di uscite: CBI6012A (12 V, 5 A); CBI6024A (24 V, 2,5 A); CBI6048A (48 V, 1,25 A); CBI60024A (24 V, 25 A); CBI60048A (48 V, 12,5 A)
• Ingresso AC: 110–240–277 Vac
• Comunicazioni: Ethernet SNMP (SNMPv3), Modbus TCP/IP, HTTPS; webserver interno
• Monitoraggio: ingresso AC, uscita DC (tensione/corrente/potenza/stato), batteria (tensione/corrente/impedenza), allarmi
• Compatibilità batterie: piombo‑acido, AGM, GEL, NiCd, NiMh, Li‑Ion, LiFePO4
• Funzioni di carica: profili dedicati, compensazione temperatura, limitatore di corrente di carica
• Protezione: protezione senza fusibile contro inversione di polarità, cortocircuito, sovraccarico, sovratensione; protezione contro scarica profonda
• Diagnostica: tester batteria integrato, monitoraggio stato, diagnostica predittiva, report guasti
• Controllo carico: uscita configurabile (remoto/web/esterna), modalità temporizzate e cicliche
• Opzioni relè: relè configurabili guasto/AC/raddrizzatore/allarme
