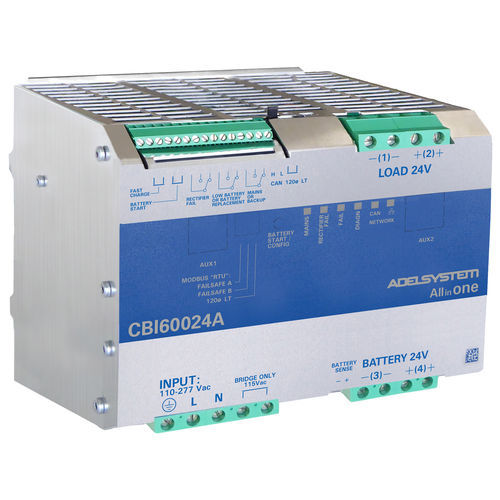

UPS tutto in uno CBI60024A

monofase24 VVRLA

Panoramica
Le serie CBI60W e CBI600W integrano alimentazione, modulo di backup, caricabatterie e tester batteria in un unico modulo All-in-One DC-UPS. L'Ethernet integrato (SNMPv3, Modbus TCP/IP e HTTPS) consente l'accesso remoto allo stato della batteria, alle funzioni DC-UPS e ai dati applicativi per il funzionamento continuo di sistemi di videosorveglianza, sicurezza e automazione industriale.

Caratteristiche principali

• Interfaccia Ethernet integrata con webserver interno
• Protocolli: SNMPv3, Modbus TCP/IP, HTTPS
• Configurazione e monitoraggio via web tramite Adelview o piattaforme SCADA/IoT
• Diagnostica predittiva e segnalazione guasti batteria
• Tecnologia di commutazione controllata da microcontrollore per ottimizzare carica/scarica
• Commutazione senza interruzione tra batteria e caricabatterie
• Protezioni automatiche senza fusibile: inversione polarità, cortocircuito, sovraccarico e sovratensione

Modelli e potenze (sintesi)
Serie 12V All In One:
CBI6012A — Ingresso: 110-240-277 Vac — Uscita: 5 A
Serie 24V All In One:
CBI6024A — Ingresso: 110-240-277 Vac — Uscita: 2,5 A
CBI60024A — Ingresso: 110-240-277 Vac — Uscita: 25 A
Serie 48V All In One:
CBI6048A — Ingresso: 110-240-277 Vac — Uscita: 1,25 A
CBI60048A — Ingresso: 110-240-277 Vac — Uscita: 12,5 A

Potenza e interfaccia
Potenze fino a 600 W e tensioni di uscita fino a 56 V. L'interfaccia Ethernet include un webserver interno per accesso diretto via IP del dispositivo e supporta configurazione remota, monitoraggio e registrazione dati.

Supporto e gestione batterie
Tecnologie batteria supportate:

• Piombo-acido
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Funzioni Battery Care:

• Profili di carica specifici per batteria
• Compensazione temperatura di carica
• Protezione contro scarica profonda
• Limitatore di corrente di carica
• Funzioni tester batteria (connessione, polarità, celle in corto, impedenza interna)
• Monitoraggio dello stato di salute della batteria

Monitoraggio remoto e dati
L'integrazione Ethernet consente la trasmissione in tempo reale dei parametri operativi. L'utente può:

• Monitorare parametri
• Configurare parametri
• Registrare dati ed eventi
• Ricevere notifiche di allarme

I parametri monitorati includono tensione di ingresso AC; tensione/corrente/potenza/stato di uscita DC; tensione/corrente/impedenza interna della batteria; allarmi rete/dispositivo/batteria.

Uscita carico e configurazione relè
L'uscita carico è completamente configurabile. Comportamenti supportati:

• Spegnere il carico tramite comando web o pulsante esterno
• Accendere il carico automaticamente in caso di mancanza AC (utile per illuminazione d'emergenza)
• Alimentare il carico per un periodo definito
• Operazione ciclica secondo programmazione
• Collegare l'attivazione del carico a un pulsante esterno

I contatti relè sono configurabili (esempi):

• Relè guasto
• Relè rete AC
• Relè guasto raddrizzatore
• Allarme acustico

Protezione e affidabilità
La commutazione controllata da microcontrollore ottimizza la vita utile della batteria e previene scariche profonde. Le protezioni includono dispositivi automatici senza fusibile contro inversione di polarità, cortocircuito, sovraccarichi e sovratensioni.

Datasheet e manuali
Datasheet e manuali di istruzioni disponibili per i modelli elencati (datasheet/manuali specifici per CBI6012A, CBI6024A, CBI6048A, CBI60024A e CBI60048A).

Specifiche tecniche

• Serie: CBI60W e CBI600W (All In One DC-UPS)
• Protocolli: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Webserver interno per configurazione e monitoraggio
• Intervallo di potenza: fino a 600 W
• Tensione massima di uscita: fino a 56 V
• Ingresso AC: 110–240–277 Vac (a seconda del modello)
• Esempi di corrente di uscita: CBI6012A 5 A, CBI6024A 2,5 A, CBI6048A 1,25 A, CBI60024A 25 A, CBI60048A 12,5 A
• Tecnologie batterie supportate: piombo-acido, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Gestione batteria: compensazione temperatura, limitazione di carica, tester batteria, monitoraggio stato
• Protections: inversione polarità, cortocircuito, sovraccarico, sovratensione (automatico senza fusibile)
• Controllo carico: controllo remoto/web, funzionamento temporizzato/ciclico, attivazione tramite pulsante esterno
• Uscite relè: configurabili per guasto, rete AC, guasto raddrizzatore, allarme acustico
• Capacità remote: reporting in tempo reale, registrazione dati/eventi, notifiche di allarme
