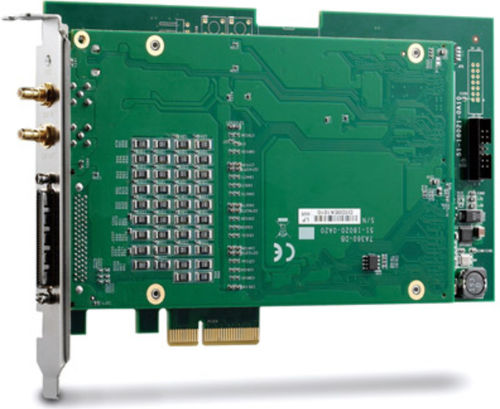

Scheda I/O digitale PCIe-7360

PCIeprogrammabileconfigurabile

PCIe-7360 di ADLINK è una scheda di I/O digitale ad alta velocità con linee di I/O parallele bidirezionali a 32 canali. La velocità di trasferimento dati fino a 400 MB/s è disponibile attraverso l'interfaccia x4 PCI Express®. La velocità di clock può supportare fino a 100 MHz di clock interno o 200 MHz di clock esterno, ideale per applicazioni di acquisizione o scambio di dati digitali ad alta velocità e su larga scala, come l'acquisizione di immagini digitali, la riproduzione video e il test IC. Configurazione delle porte I/O e spostamento di livello Il PCIe-7360, nello stato iniziale di accensione delle linee di I/O a 32 canali integrate, è costituito da linee di ingresso. Le linee di I/O a 32 canali sono bidirezionali e possono essere suddivise in quattro gruppi, ciascuno con 8 canali e configurabile singolarmente come porta di ingresso o di uscita. Il PCIe-7360 supporta anche livelli logici selezionabili via software di 1,8 V, 2,5 V e 3,3 V, con tutti e quattro i gruppi che corrispondono al livello logico scelto. In modalità di uscita digitale, le uscite sono tri-state quando le linee di uscita digitale sono disabilitate. La direzione degli I/O e i livelli logici programmabili forniscono un'interfaccia flessibile per i dispositivi in prova (DUT). Velocità massima di trasferimento dati Il PCIe-7360 può supportare una velocità di trasferimento dati fino a 400 MB/s con un'ampiezza di dati di 32 bit a una frequenza di clock interna massima di 100 MHz o un'ampiezza di dati di 8/16 bit a una frequenza di clock esterna massima di 200 MHz. La combinazione di DMA con busmastering scatter-gather, la profonda FIFO da 8 k a bordo e l'interfaccia PCI Express® x4 garantiscono l'assenza di perdite di dati durante l'elaborazione prolungata di dati ad alta velocità. Ritardo di fase Il PCIe-7360 è dotato di sfasamento del clock del campione esterno o dell'esportazione del clock del campione interno, ottimizzando i tempi di acquisizione/generazione nelle applicazioni di trasferimento dati ad alta velocità.
