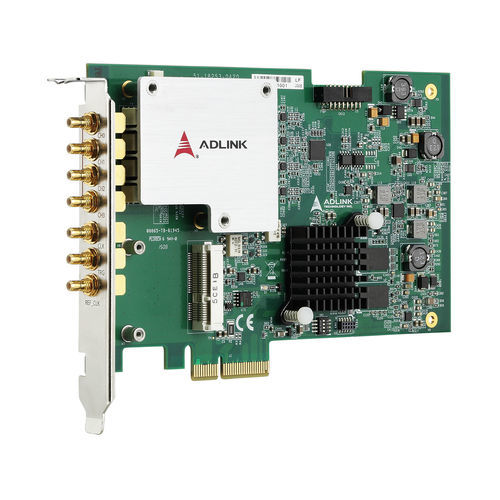

Digitalizzatore/oscilloscopio 4 canali PCIe-9834

16 bitsrapidoPCI Express

Il nuovo digitalizzatore PCIe-9834 ad alta velocità PCI Express di ADLINK, con quattro canali di ingresso campionati simultaneamente a 80 MS/s con risoluzione a 16 bit, larghezza di banda di 40 MHz e fino a 1 GB di memoria DDR3 a bordo. Ciascuno dei quattro canali di ingresso supporta un campionamento fino a 80 MS/s, con un convertitore A/D a 16 bit di risoluzione. Ciò consente la registrazione simultanea di segnali su tutti i canali senza alcun ritardo di fase tra i canali. La memoria di bordo estremamente ampia consente lunghi tempi di registrazione anche alle più alte frequenze di campionamento. Ogni coppia di connessioni (lane) può raggiungere velocità di connessione burst di 250 MB/s. Il PCIe-9834, basato sulla tecnologia PCI Express a 4 corsie, offre un chiaro vantaggio in quanto la connessione diretta di ogni slot consente di ottenere la piena larghezza di banda di trasferimento per ogni singola scheda. Il PCIe-9834 offre non solo prestazioni elevate e velocità di campionamento con bassa distorsione, ma anche funzionalità a valore aggiunto e API orientate alle applicazioni, che lo rendono la soluzione ideale per i test radar, il monitoraggio della gestione dell'alimentazione e i test non distruttivi. Prestazioni a bassa distorsione Prestazioni dinamiche elevate ed estremamente precise, con un SFDR di 78 dB, un SNR di 67 dB e un THD di -78 dB
