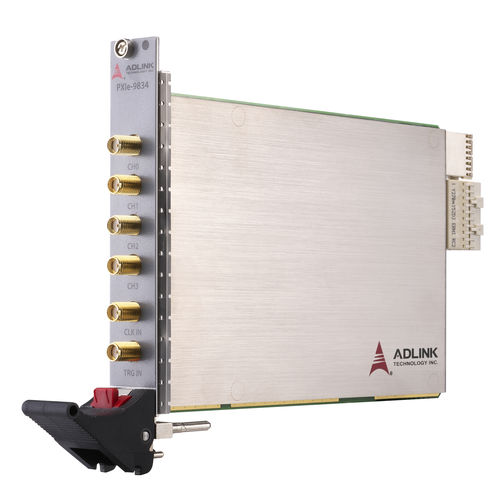

Digitalizzatore/oscilloscopio 4 canali PXIe-9834

analogico16 bitsPCI Express

Il digitalizzatore PXIe-9834 PXI Express di ADLINK offre un'acquisizione dati ad alta velocità e qualità con quattro canali di ingresso che supportano un campionamento fino a 80MS/s e una risoluzione dei dati a 16 bit. Il PXIe-9834 dispone di un ingresso di trigger digitale esterno e di trigger dallo slot di temporizzazione del sistema PXIe e dal clock di riferimento dello chassis PXIe, facilitando la registrazione simultanea di 8, 12, 16 e 20 canali. Il PXIe-9834 è inoltre dotato di 1 GB di memoria a bordo per il buffering dei dati prima del trasferimento alla memoria di sistema. Il bus dati PCI Express x4 Gen1 ha una larghezza di banda sufficiente per lo streaming diretto dei dati ADC al sistema, se necessario. Il PXIe-9834 è dotato di un front-end analogico con un intervallo di ingresso flessibile di ±10 V (solo 1MΩ), ±5 V, ±1 V e ±0,5 V e un'impedenza di ingresso selezionabile via software di 50Ω o 1MΩ. Grazie a un design e a una calibrazione sofisticati, il front-end analogico offre prestazioni di elevata precisione, basso rumore ed elevata gamma dinamica, rendendolo adatto non solo alla misurazione accurata di segnali CC, ma anche all'analisi di segnali CA. Il PXIe-9834 è perfetto per un'ampia gamma di applicazioni, tra cui l'acquisizione di segnali radar, il rilevamento di fibre ottiche e l'analisi di segnali di potenza.
