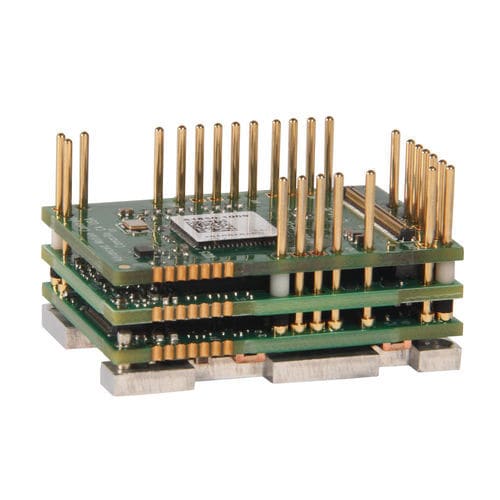

Servo-variatore DC FE060-25-IPM

a corrente continuapasso-passoa spazzola

Descrizione Il servoazionamento per montaggio su circuito stampato FE060-25-IPM FlexPro® con architettura IMPACT™ offre un controllo completo della sintonizzazione di tutti i loop di servo ed è progettato per sistemi servo distribuiti o centralizzati. Questo servoazionamento utilizza la comunicazione Ethernet/IP e viene messo in servizio tramite un'interfaccia USB.

Caratteristiche principali

• Servoazionamento FlexPro® per montaggio su PCB
• Architettura IMPACT™
• Controllo completo della sintonizzazione di tutti i loop
• Progettato per sistemi servo distribuiti o centralizzati
• Comunicazione di rete Ethernet/IP
• Avviamento tramite interfaccia USB
• Sicurezza funzionale: Safe Torque Off (STO)

Controllo / Comando

• ±10 V analogico
• Step e Direction (5 V)
• Encoder Following
• Indicizzazione
• Jogging
• Via rete
• Sequenziamento

Feedback primario

• BiSS modalità C
• EnDat® 2.2
• Sensori Hall
• Encoder incrementale
• Tachimetro (±10 VDC)

Modalità operative

• Modalità profilo
• Corrente
• Posizione
• Velocità

Tipi di motore supportati

• Trifase (brushless)
• Monofase (brushed)
• Stepper

Download prodotto (documenti e risorse)

• Scheda tecnica FE060-25-IPM
• Cartella CAD compressa contenente modelli STP, IGS, SLDPRT e STL
• Manuale di installazione FlexPro® PCB Mount HW
• Manuale di comunicazione Ethernet/IP (FlexPro)
• File EDS e Add-On FlexPro® Ethernet/IP
• Istruzioni Add-On FlexPro EtherNet/IP
• Raccomandazioni di cablaggio FlexPro

Note applicative (esempi)

• App Note 003 — DigiFlex® Performance™ Drive Peak Current Recovery
• App Note 023 — Raccomandazioni sui ferriti
• App Note 027 — Motion Engine: configurare il generatore di movimento interno per indicizzazione e sequenze
• App Note 028 — Mode Switching: cambio a caldo tra modalità e impostazioni di guadagno per alcuni azionamenti digitali
• App Note 030 — Tuning della loop di corrente per motori a induzione AC
• App Note 034 — Esempi di Programmable Limit Switch (PLS)
• App Note 035 — Panoramica ed esempi di sequenziamento
• App Note 037 — Processo di configurazione del motore stepper
• App Note 040 — Configurazione del feedback assoluto
• App Note 041 — DigiFlex® Performance™ Drives in applicazioni ad alta velocità
• App Note 050 — Risoluzione dei problemi di connessione USB e RS232
• App Note 062 — Home to Hard Stop

Conformità e omologazioni

• CE (Compatibilità elettromagnetica Classe A e LVD)
• Sicurezza funzionale (FlexPro® Servo Drives con Safe Torque Off)
• ISO 9001:2015
• REACh
• RoHS III
• UL (numero pratica E140173 per conformità USA e Canada)
• CMRT (Conflict Mineral Reporting Declaration)

Caratteristiche / specifiche tecniche

• Fattore di forma: Montaggio su PCB
• Famiglia: FlexPro®
• Stato del prodotto: Attivo
• Corrente continua (A): 25
• Picco di corrente (A): 50
• Tensione di alimentazione DC (VDC): 10 - 55
• Tensione di alimentazione AC (VAC): -
• Comunicazione di rete: Ethernet/IP
• Sicurezza funzionale: Safe Torque Off (STO)
• Dimensioni (mm): 38,1 x 25,4 x 16,0
• Peso (g): 22.7
