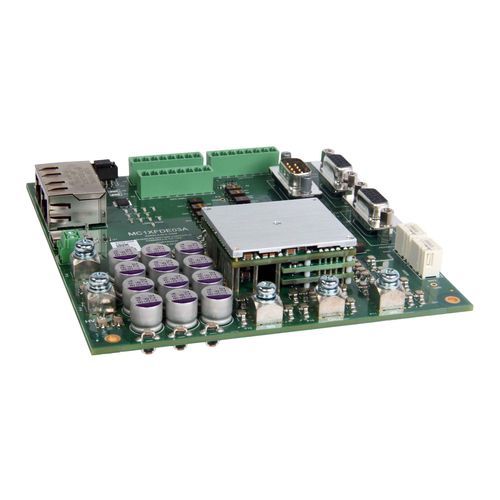

Servo-variatore DC FD100-50-IPM

monofasetrifasebrushless

Panoramica del prodotto
La FD100-50-IPM è un insieme scheda di sviluppo e azionamento per il servodrive FlexPro® FE100-50-IPM con architettura IMPACT™. I connettori standard semplificano le connessioni a controller, motore, alimentazione e feedback. La scheda è progettata per il prototipaggio ed è adatta all'uso in produzione e in ambienti industriali.

Controllo / Comando

• ±10 V analogico
• Step & Direction (5V)
• Seguito encoder
• Indicizzazione
• Jogging
• Via rete
• Sequenziamento

Feedback principale

• BiSS modalità C
• EnDat® 2.2
• Halls
• Encoder incrementale
• Tachimetro (±10 VDC)

Modalità operative

• Modalità profilo
• Corrente
• Posizione
• Velocità

Tipo di motore

• Tre fasi (Brushless)
• Singola fase (Brushed)
• Stepper

Download prodotto & Software (solo titoli)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Contenuti video didattici (es. corrette pratiche di cablaggio)

Caratteristiche tecniche / Specifiche

• Form Factor: Scheda di sviluppo
• Famiglia: FlexPro
• Stato prodotto: Attivo
• Corrente continua (A): 50
• Corrente di picco (A): 100
• Tensione alimentazione DC (VDC): 20 - 90
• Tensione alimentazione AC (VAC): -
• Comunicazione di rete: Ethernet/IP
• Sicurezza funzionale: Safe Torque Off (STO)
• Dimensioni (mm): 133.4 x 127.0 x 19.0
• Peso (g): 283.5
