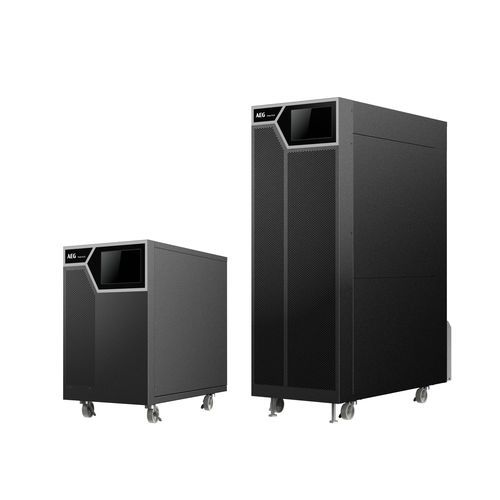

UPS a doppia conversione Protect Plus S400

trifaselitioVRLA

Panoramica
Protect Plus S400 è un UPS on-line senza trasformatore che offre un ingombro ridotto e configurazioni flessibili. Grazie alla tecnologia di doppia conversione full IGBT (VFI-SS-11), garantisce basso THDi in ingresso e fattore di potenza in ingresso prossimo all'unità. Il sistema supporta la modalità ECO, raggiungendo efficienze > 99%. Protect Plus S400 è progettato per applicazioni critiche che richiedono qualità di alimentazione elevata, efficienza energetica, disponibilità e spazio di installazione/manutenzione limitato. Combina elevata potenza di carica batterie e design compatto per proteggere carichi sensibili.

Vantaggi

• Accesso frontale ai componenti principali per semplice installazione, funzionamento e manutenzione; aggiornamento parallelo semplice
• Fattore di potenza in uscita unitario: 1 kVA = 1 kW
• Caricatore ad alta capacità per tempi di backup prolungati in base alla configurazione batterie
• Risparmi in spazio, cablaggio e dispositivi di protezione, e gestione energetica ottimizzata
• Controllo completo e impostazione parametri tramite display HMI intuitivo

Caratteristiche

• Architettura full IGBT senza trasformatore
• Classificazione VFI-SS-11
• Fattore di potenza in uscita fino a 1
• Efficienza AC/AC > 95% (VFI) e > 99% in modalità VFD (ECO)
• Soluzioni batteria flessibili: VRLA e Litio*
• Alta MTBF e basso MTTR
• Funzionamento in parallelo fino a 4 unità
• Gestione batteria ottimizzata
• Opzione convertitore di frequenza
• Ampia gamma di opzioni

Punti salienti
CAPACITÀ: 20-80 kVA
FASI INGRESSO: 3PH+N+G
TENSIONE INGRESSO: 380 / 400 / 415 V
FASI USCITA: 3PH+N
TENSIONE USCITA: 380 / 400 / 415 V

Accessori

• Meccanici: accessorio IP21 per 20-40K; accessorio IP21 per 60-80K
• Comunicazioni: AEG Network Card; S400 ModBus Card; S400 Relay Card; sensore temperatura batteria S400

Specifiche tecniche

• Capacità: 20 - 80 kVA
• Fasi di ingresso: 3PH + N + G
• Tensione di ingresso (nominale): 380 / 400 / 415 V
• Fasi di uscita: 3PH + N
• Tensione di uscita (nominale): 380 / 400 / 415 V
• Potenza nominale (kVA / kW) varianti: 20/20, 30/30, 40/40, 60/60, 80/80
• Dimensioni (L x P x A mm): 20 kVA = 330 x 700 x 525 mm; 30 kVA e 40 kVA = 330 x 772 x 977 mm; 60 kVA e 80 kVA = 330 x 772 x 977 mm
• Peso (kg): 20 kVA = 45 kg; 30 kVA = 48 kg; 40 kVA = 48 kg; 60 kVA = 96 kg; 80 kVA = 96 kg
• Intervallo di tensione (V) (ph-n / ph-ph): 116 ÷ 190 / 200 ÷ 329 @ 50% carico; 190 ÷ 276 / 329 ÷ 478 @ 100% carico
• Tensione bypass nominale: 230 V (fase-neutro) / 400 V (fase-fase)
• Frequenza: 50 / 60 Hz
