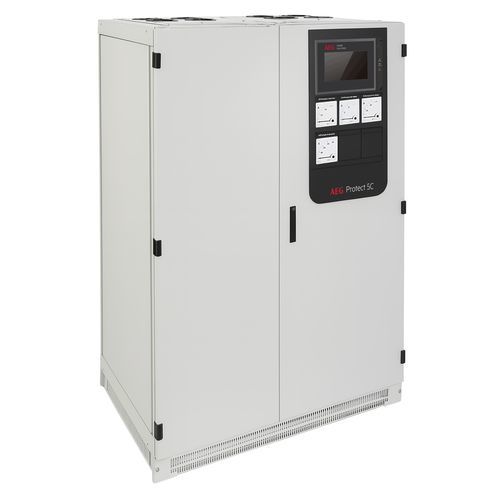

UPS on-line Protect 5C

a doppia conversionemonofasetrifase

Panoramica del prodotto
La serie Protect 5C è un gruppo di continuità online a doppia conversione progettato per fornire alimentazione continua e regolata ad impianti industriali e commerciali critici. Il controllo digitale basato su DSP e le opzioni di comunicazione consentono un funzionamento stabile e il monitoraggio remoto in ambienti elettrici difficili.

Punti di forza

• Classe industriale: Progettato per siti esigenti e funzionamento continuo.
• Configurazione flessibile: Design orientato alla manutenzione per interventi rapidi.
• Controllo digitale intelligente: Regolazione DSP con più interfacce di comunicazione per supervisione remota.
• Grado di protezione: IP20 di serie, opzione IP43 per protezione aggiuntiva da polvere e acqua.
• Opzioni di uscita: 3‑fase 380/400/415 VAC o 1‑fase 220/230/240 VAC.

Vantaggi

• Adatto ad ambienti elettrici gravosi
• Elevata tolleranza ai cortocircuiti
• Espansione della capacità modulare e flessibile
• Elevata capacità di sovraccarico
• Operatività e monitoraggio intuitivi
• Maggiore durata operativa grazie alla gestione intelligente delle batterie

Caratteristiche

• Fattore di potenza in uscita 0,9
• Tecnologia di controllo DSP moderna
• Basso livello di rumore
• Risposta dinamica molto rapida
• Progettazione a prova di cortocircuito in uscita
• IHM multilingue con ampio touchscreen a colori
• Comunicazioni multiple: Modbus RTU/TCP, SNMP (opt.), IEC61850 (opt.)
• Espansione parallela della capacità facilitata
• Condotti di dissipazione termica efficienti
• Isolamento galvanico ingresso/uscita
• Progettazione dedicata delle schede di protezione
• Gestione intelligente delle batterie
• Supporto per più tecnologie di batterie (Piombo, Ni‑Cd, Li‑ion, SMC) e tensioni

Specifiche tecniche

• Modello: Protect 5C
• Capacità / Potenza: 10 – 200 kVA
• Tensione nominale ingresso (raddrizzatore): 3 x 400 V (3 x 380 V, 3 x 415 V; altri su richiesta)
• Uscita: 380/400/415 VAC 3‑fase o 220/230/240 VAC 1‑fase
• Tensioni DC (nominali raddrizzatore): 108 V, 216 V, 384 V
• Tipo di raddrizzatore: 6-pulse (standard) / 12-pulse (opzionale)
• Intervalli di ingresso DC dell'inverter: 108 V (86–140 V); 216 V (170–279 V); 384 V (307–499 V)
• Tensione nominale inverter @3‑fase: 3 x 400 V (3 x 380 V, 3 x 415 V; altri su richiesta)
• Tensione nominale inverter @1‑fase: 220 V / 230 V / 240 V (altri su richiesta)
• Risposta statica della tensione di uscita: < ±1%
• Risposta dinamica della tensione di uscita: < ±3%
• Tempo di recupero: ≤ 20 ms
• Fattore di potenza a carico nominale: 0,9
• Capacità di sovraccarico: 150% per 1 min; 125% per 10 min
• Grado di protezione: IP20 (opzione fino a IP43)
• Temperatura di esercizio: -10°C a 40°C (senza derating)
• IHM: touchscreen a colori 7"; 3 LED per stato e allarme
• Comunicazioni / protocolli: Modbus RTU, Modbus TCP/IP (opz.), SNMP (opz.), IEC61850 (opz.)
• Tecnologie batterie supportate: Piombo, Ni‑Cd, Li‑ion, SMC (più tensioni)
