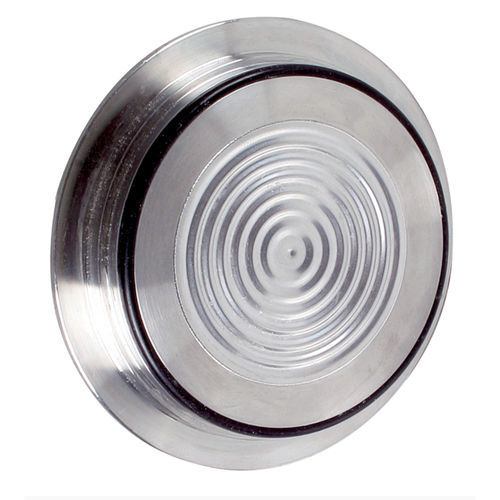

Separatore a membrana con fissaggio a flangia MD 63

per manometrodi processoper l'industria alimentare e delle bevande

Installazione definita e montaggio a pressione con fermo metallico Design igienico secondo le raccomandazioni EHEDG Il fluido non può penetrare dietro la guarnizione Abilitazione SIP/CIP Applicazione Separatore a membrana MD 63 per la separazione sterile di unità di misura e controllo della pressione in tubazioni o serbatoi. Per il montaggio su manometri a tubo Bourdon, trasduttori di pressione e pressostati. Per l'installazione in processi sterili senza spazi morti. Aree di applicazione tipiche: Applicazioni sterili nell'ingegneria di processo Industria farmaceutica Biotecnologia Macchine per bevande Latterie Birrerie Descrizione del prodotto Tutti i materiali utilizzati sono certificati FDA e conformi alle raccomandazioni di progettazione igienica EHEDG. Il sigillo chimico e lo strumento di misura sono saldati insieme, in modo da ottenere un'unità unica inseparabile, resistente agli urti e alle vibrazioni e priva di bordi esterni che potrebbero raccogliere lo sporco. Il separatore chimico è disponibile per il tipo F e il tipo N; grazie al suo design compatto, è adatto a un'ampia gamma di applicazioni. Dati tecnici Connessione al processo Acciaio inox 316 L Tipo F per alloggiamenti DN 25 e 1" Tipo N per custodie DN 40-125 e 1½"- 6" Diametro nominale di installazione Tipo F: 50 mm Tipo N: 68 mm Diaframma Acciaio inox 316 L Materiale (parti bagnate) Acciaio inox 316 L, EPDM Classificato USP CLASSE VI, elencato FDA Rugosità superficiale RA ≤ 0,8 µm Guarnizione EPDM Connessione allo strumento Connessione saldata Liquido di trasmissione della pressione Olio di paraffina (FM 09), certificato FDA Campo di pressione Vedi panoramica delle versioni Pressione nominale PN 25 Può essere montato su Manometri a tubo Bourdon NG 50, 63, 80, 100, 160 Trasduttori di pressione (DMU)
