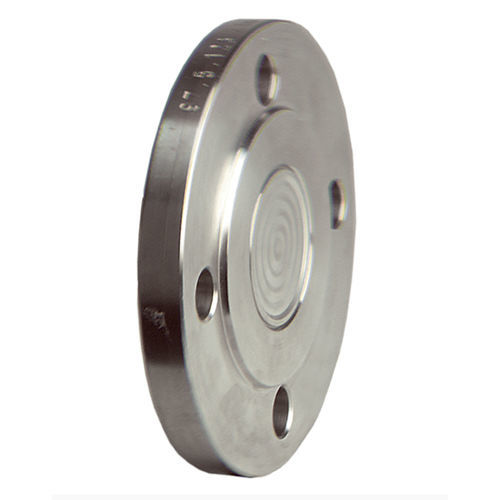

Separatore a membrana con fissaggio a flangia MD 80

per manometroper l’industria petrolchimicadi processo

Membrana a filo, saldata Per connessioni flangiate DIN e ASME Numerosi materiali e rivestimenti speciali (opzione) Con attacco strumento inferiore come design della cella (opzione) Applicazione Per il montaggio su manometri a tubo Bourdon, trasduttori di pressione o pressostati. Per fluidi corrosivi, altamente viscosi, inquinati, cristallizzanti o caldi. Aree di applicazione tipiche: Industria chimica Petrolchimica Raffinerie Ingegneria delle centrali elettriche Dati tecnici Connessione al processo/tubo Acciaio inox 316 L Connessione a flangia secondo ASME B 16.5 (faccia rialzata) o secondo EN 1092-1 tipo B 1 Diaframma Acciaio inox 316 L Connessione allo strumento Connessione saldata Liquido di trasmissione della pressione Olio di paraffina (FM 09), certificato FDA Campo di pressione Vedi panoramica delle versioni Opzioni Connessione al processo Materiali/rivestimenti speciali Altre superfici di tenuta Design della cella Diaframma Materiali speciali: Hastelloy, Monel, nichel, Inconel, Incoloy, platino, titanio, tantalio, zirconio, altre leghe cromo-nichel-acciaio Rivestimenti: PFA (fino a 250 °C), ECTFE (fino a 150 °C), PTFE (fino a 150 °C, fino a 100 bar), argento (fino a 150 °C), oro (fino a 200 °C) Altro Pressioni nominali più elevate Adattatore per connessione allo strumento G¼B/G½B Elemento di raffreddamento (> 100 °C) Tubo capillare (posteriore o inferiore) Altri liquidi di riempimento Flange specifiche per il cliente Altri diametri nominali
