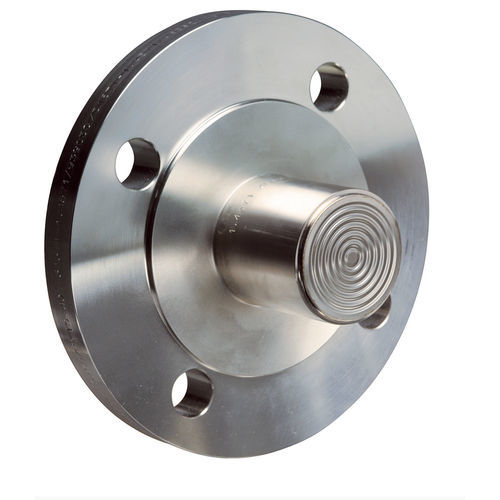

Separatore a membrana con fissaggio a flangia MD 81

per manometrodi processopetrochimico

Per serbatoi con pareti spesse Per flange di blocco più alte e maggiore isolamento Connessione secondo DIN o ASME La lunghezza del tubo può essere adattata a seconda delle esigenze Applicazione Per il montaggio su manometri a tubo Bourdon, trasduttori di pressione o pressostati. Per fluidi corrosivi, altamente viscosi, inquinati, cristallizzanti o caldi. Ideale per serbatoi isolati o con pareti spesse. Appositamente progettato per l'impiego nell'industria chimica e petrolchimica, nelle raffinerie o nella progettazione di centrali elettriche. Dati tecnici Connessione al processo/tubo Connessione a flangia secondo ASME B 16.5 (faccia rialzata) o secondo EN 1092-1 tipo B 1 Lunghezza del tubo: 50 mm Diaframma Acciaio inox 316 L Saldato Superficie di tenuta Acciaio inox 316 L Attacco dello strumento Connessione saldata Liquido di trasmissione della pressione Olio di paraffina (FM 09), certificato FDA Campo di pressione Vedi panoramica delle versioni Opzioni Connessione al processo Altre lunghezze del tubo Materiali/rivestimenti speciali Altre superfici di tenuta Diaframma Materiali speciali: Hastelloy, Monel, nichel, Inconel, Incoloy, platino, titanio, tantalio, zirconio, altre leghe cromo-nichel-acciaio Rivestimenti: PFA (fino a 250 °C), ECTFE (fino a 150 °C), PTFE (fino a 150 °C, fino a 100 bar), argento (fino a 150 °C), oro (fino a 200 °C) Altro Adattatore per connessione allo strumento G¼B/G½B Tubo capillare (posteriore o inferiore) Elemento di raffreddamento (> 100 °C) Altri liquidi di riempimento Flange specifiche per il cliente Altri diametri nominali
