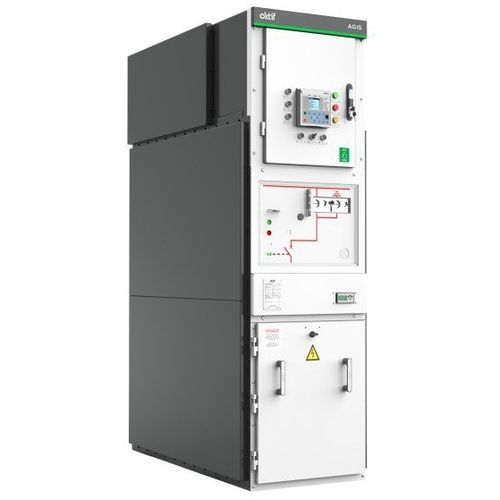

Quadro di distribuzione a media tensione AGIS 36

BTa commutazioneisolato

I quadri isolati in gas Aktif sono prodotti per ridurre gli effetti ambientali del gas SF6 e offrire una soluzione più sostenibile utilizzando gas di aria secca nell'ambiente di isolamento. I quadri isolati in gas sono prodotti e testati con continuità di servizio LSC-2, partizione PM, classificazione dell'arco interno AFLR, secondo lo standard IEC 62271-200 e fino a 36 kV, 2000 A e 31,5 kA/3s. L'affidabilità ottimale è assicurata nelle vostre strutture grazie al sistema a pressione sigillato che non richiede manutenzione per almeno 30 anni. Gli AGIS, prodotti con prove di tipo eseguite da laboratori internazionali accreditati, sono costituiti da 4 scomparti: - Scomparto sbarre: Scomparto in cui possono essere montate sbarre in rame elettrolitico in base alla corrente nominale, isolatori postali e trasformatori di corrente e/o tensione opzionali. - Scomparto di commutazione: Questo scomparto con sezionatore a 3 posizioni e/o interruttore sottovuoto si trova in un serbatoio in acciaio inox completamente chiuso e a tenuta di gas industriale secco (~ 80% azoto + ~ 20% ossigeno). - Scomparto LV: Scomparto in cui si trovano tutti i dispositivi di misura, i relè di protezione, le connessioni terminali, i dispositivi di comunicazione e altre apparecchiature di protezione e controllo utilizzate nel sistema. - Scomparto cavi: In opzione, in questa sezione possono essere collocati trasformatori di corrente e/o tensione, dove vengono effettuati i collegamenti dei cavi. AGIS offre soluzioni compatte e robuste grazie alla classe di protezione IP3X per l'utilizzo in applicazioni interne. I quadri isolati in gas della serie AGIS consentono di risparmiare sull'area di applicazione grazie alle dimensioni ridotte al minimo e al design compatto.
