Quadro di distribuzione di distribuzione secondaria SNC DB Series

a media tensionea commutazionea vuoto

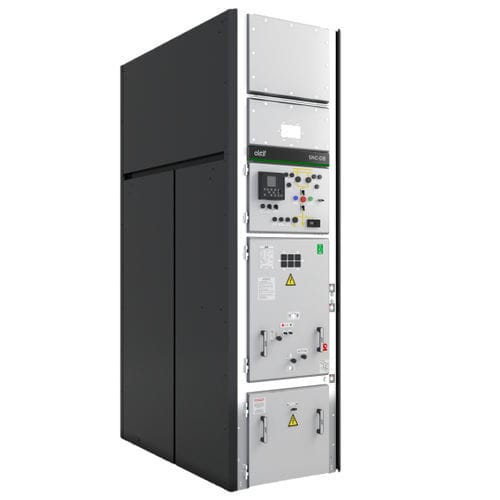

I quadri di media tensione a doppia sbarra della serie SNC di Aktif sono quadri di commutazione e controllo fabbricati con specifiche elettriche fino a kV e 36 kV, 2500 A, 40 kA/3s secondo lo standard IEC 62271-200. I quadri elettrici rivestiti in metallo a doppia sbarra della serie SNC hanno classe di continuità di servizio LSC-2B, classe di partizione PM, classificazione dell'arco interno AFLR, classe di protezione IP 4X. I quadri elettrici Metal Clad della serie SNC-DB sono prodotti in tre tipi; - SNC - 0.DB: con interruttore automatico fisso isolato in gas SF6 o in vuoto - SNC - 1.DB: con interruttore automatico estraibile isolato in gas SF6 o in vuoto - SNC - 2.DB : con interruttore automatico estraibile isolato in gas SF6 o sotto vuoto e trasformatore di tensione I quadri rivestiti in metallo sono costituiti da 4 scomparti indipendenti per i tipi SNC - 0.DB e SNC - 1.DB, 5 scomparti indipendenti per il tipo SNC-2.DB; - Scomparto bassa tensione: questo scomparto contiene tutti i circuiti secondari di misura, protezione, controllo, monitoraggio, comunicazione e altri sistemi associati. - Scomparto sbarre: questo scomparto contiene sbarre in rame elettrolitico e sezionatori in base alla corrente nominale. L'accesso al vano sbarre è possibile con procedure di sicurezza e strumenti speciali. - Scomparto di commutazione: questa sezione contiene le seguenti apparecchiature in conformità con i requisiti del progetto. - Interruttore in gas SF6 o in vuoto con meccanismo frontale, - Unità di prelievo (esclusa SNC-0.DB), - Otturatori automatici per connessioni a sbarre e cavi, - Interblocchi meccanici tra interruttore, unità di prelievo, otturatore e porta.
