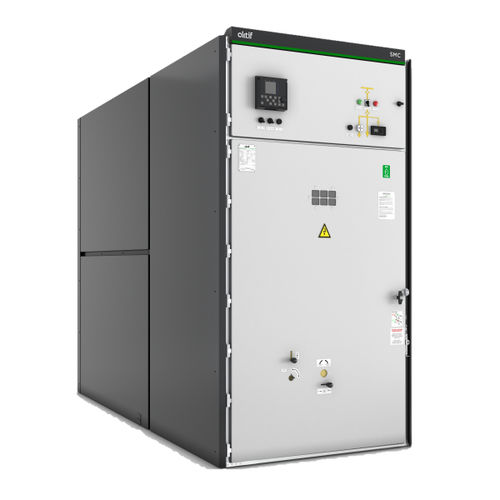

Quadro di distribuzione di distribuzione secondaria SMC Series

a media tensionea commutazionea forte potenza

I quadri di media tensione Aktif della serie SMC sono sistemi di commutazione e controllo prodotti fino a 46 kV in conformità allo standard IEC 62271-200. I quadri della serie SMC sono di due tipi; - SMC-0: Interruttore fisso - SMC-1: Interruttore automatico estraibile I quadri elettrici rivestiti in metallo sono costituiti da 4 scomparti indipendenti; - Scomparto bassa tensione: questo scomparto contiene tutti i circuiti secondari per la misurazione, la protezione, il controllo, il monitoraggio, la comunicazione e altri sistemi associati. - Scomparto sbarre: questo scomparto contiene le sbarre in rame elettrolitico in base alla corrente nominale. L'accesso al vano sbarre è possibile con procedure di sicurezza e strumenti speciali. - Scomparto di commutazione: questa sezione contiene le seguenti apparecchiature in conformità ai requisiti del progetto. - Meccanismo frontale dell'interruttore in gas SF6 o sottovuoto, - cassetti a pavimento tipo unità di prelievo, - Otturatori automatici per connessioni a sbarre e cavi, - Interblocchi meccanici tra interruttore, unità di prelievo, serranda e porte. - Scomparto cavi: questo scomparto contiene trasformatori di corrente e di tensione, scaricatori di sovratensione, interruttore di messa a terra della serie AktifSES, divisore di tensione capacitivo, pressacavi e raccordi. I quadri di media tensione della serie SMC sono utilizzati in impianti che richiedono un elevato livello di sicurezza e continuità energetica. I quadri di media tensione Aktif serie SMC possono essere prodotti per condizioni ambientali tropicali. La serie SMC è stata completamente testata e progettata in laboratori internazionali accreditati secondo lo standard IEC 62271-200.
