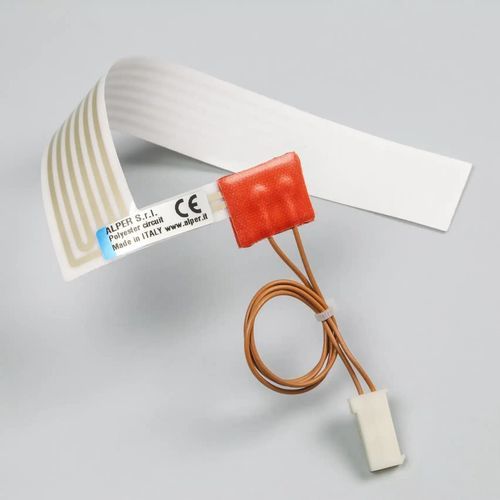

Circuito stampato flessibile

su misuraper applicazioni IoTper dispositivi elettronici

Panoramica
I processi di Printed Electronics vengono impiegati per produrre circuiti stampati flessibili mediante serigrafia di paste conduttive a base di argento su fogli di PET (poliestere). Il substrato in poliestere conferisce flessibilità, permettendo al circuito di adattarsi a superfici curve o irregolari mantenendo la continuità elettrica; adatto per assemblaggi compatti e integrazioni IoT (Internet of Things).

Caratteristiche principali

• Prodotti tramite Printed Electronics (serigrafia) su substrato PET (poliestere).
• Tracce conduttrici realizzate con una pasta a base di argento.
• I circuiti flessibili sono protetti da strati isolanti che offrono elevata rigidità dielettrica (>3750 V).
• Ogni PTF (Polymer Thick Film) può essere fornito con adesivo su una o entrambe le facce.
• Connettori e terminazioni cavo possono essere forniti secondo le specifiche del cliente.
• Spessore finale molto ridotto (spessore minimo 0,2 mm) con capacità di flessione senza danneggiare il circuito.
• Compatibile con più tecnologie per applicazioni diverse.
• Idoneo per installazioni con spazio limitato che richiedono trasmissione di segnali o correnti deboli.

Specifiche tecniche

• Dimensioni massime: 1000 x 600 mm (misure personalizzate disponibili su richiesta).
• Applicazione di adesivi disponibile con una selezione di adesivi biadesivi scelti in base all'applicazione.
• Cablatura e terminazioni realizzabili secondo le specifiche cliente.
• Progettazione su misura disponibile.
• Limiti di temperatura del substrato:

  • Min: -40 °C
  • Max: 90 °C (continuo)
  • Max: 100 °C (brevi periodi)
• Gli strati isolanti garantiscono elevata rigidità dielettrica (>3750 V).
• Spessore finito minimo: 0,2 mm.

Note

• Il componente viene fornito come pezzo non finito. La conformità, la marcatura e l'integrazione nel prodotto finale sono responsabilità del costruttore dell'insieme completo.

Caratteristiche / dati tecnici

• Metodo di produzione: serigrafia (Printed Electronics) su PET.
• Conduttore: pasta/mescola a base di argento.
• Rigidità dielettrica: >3750 V (protezione tramite strato isolante).
• Spessore minimo: 0,2 mm.
• Dimensioni max: 1000 x 600 mm (personalizzabile).
• Adesivo: opzionale, una o entrambe le facce; selezione di adesivi biadesivi in base all'applicazione.
• Cablatura e connettori: configurabili secondo le specifiche cliente.
• Intervallo di temperatura operativo del substrato: -40 °C a 90 °C continuo; fino a 100 °C per brevi periodi.
• Usi previsti: trasmissione di segnali e correnti deboli in spazi ridotti, integrazione IoT e altre applicazioni che richiedono circuiti ultra-piatti e flessibili.
