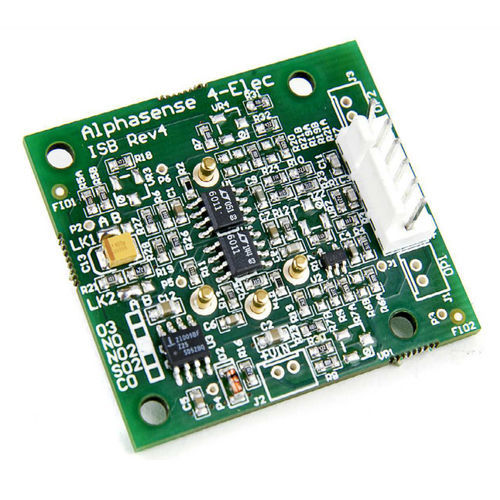

Scheda ricevitore per sensore ISB

Alphasense, fornitore affermato di sensori elettrochimici di gas, offre anche circuiti di supporto per le nuove gamme di sensori a quattro elettrodi A4 e B4, oltre a una scheda trasmettitore 4-20mA per il nostro sensore a infrarossi NDIR CO2. Le schede per sensori individuali (ISB) sono state costruite con il minimo rumore per la nuova famiglia di sensori B4, progettati quando è richiesta la migliore risoluzione a bassi livelli di ppb in reti fisse permanenti. Richiedono un ingresso da 3,5 a 6,4 VCC e forniscono un'uscita di tensione tamponata sia dall'elettrodo di lavoro che da quello ausiliario. Le schede sono preconfigurate al momento dell'ordine per il tipo di sensore, con zero fisso e guadagno elettronico. Ogni ISB supporta un sensore B4 e richiede un'alimentazione inferiore a 1,5 mA. La famiglia di circuiti Analogue Front End (AFE) è progettata per l'uso con la famiglia di sensori di gas a quattro elettrodi Alphasense A4 quando lo spazio è critico, come nel caso dei monitor mobili per la qualità dell'aria. Le opzioni includono un AFE a 2 sensori, un AFE a 3 sensori e un AFE a 3 sensori +PID. Tutti i circuiti includono un bandgap a basso rumore per fornire una tensione di bias di 200 mV per i sensori NO. La scheda a 3 sensori, ad esempio, richiede un'alimentazione da 3,5 a 6,4 VCC, mentre quella a 3 sensori richiede solo 2 mA. Ogni scheda include un Pt1000, che fornisce un segnale di 1mV/K per le correzioni di temperatura del software. L'AFE può misurare sia sensori di gas ossidanti (CO, H2S, NO, SO2) che riducenti (O3, NO2); la configurazione AFE va specificata al momento dell'ordine. Le schede trasmettitori NDIR Alphasense offrono uscite 4-20mA e USB. Gli intervalli di concentrazione possono essere ricalibrati tramite porta PC/USB utilizzando il nostro software proprietario.
