Prodotto: Elgar Power Special Test Equipment (PSTE)
Descrizione: Attrezzatura completa per prove elettriche di satelliti

Panoramica
Il Power Special Test Equipment (PSTE) di Elgar fornisce alimentazione DC programmabile e carichi programmabili ai sistemi elettrici dei satelliti per test funzionali di sistema. Il PSTE è un sistema turnkey utilizzabile localmente tramite interfaccia GUI o da remoto tramite un computer host con un singolo indirizzo Ethernet. Il sistema consente agli ingegneri spaziali di definire i limiti del bus di alimentazione, gli schemi di cablaggio, le matrici di simultaneità delle modalità e il comportamento del sistema in base alle condizioni limite; da queste definizioni è possibile generare procedure operative e implementare protezioni per eseguire il rilevamento dei cavi, la verifica delle modalità e l'identificazione automatizzata dei dispositivi di prova del veicolo e delle relative capacità di modalità.

Il PSTE è pensato per ridurre la necessità di acquistare nuova strumentazione di prova per ogni nuovo satellite fornendo risorse di potenza scalabili dimensionate per flessibilità ed economicità. Il sistema monitora e protegge i sistemi elettrici del satellite da danni derivanti da errori di programmazione o guasti di sistema.

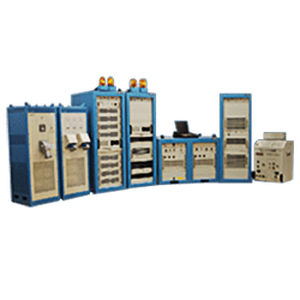

Risorse (sistema illustrato)
Trasformatori di isolamento AC

• Potenza: 75 KVA
• Trasforma 480 VAC 3-fasi Delta in 208 VAC 3-fasi Wye

Main Power Rack

• Cinque canali di potenza da 10 kW; 150 VDC a 67 A ciascuno
• Un canale di carico da 5 kW; 3–450 V, 0–150 A corrente costante
• Otto uscite programmabili per registratore a nastro

Simulatore di array solare

• 64 canali con 110 V Voc e 450 W ciascuno

Rack di carico elettronico

• Tre canali di carico da 5 kW; 3–450 V, 0–150 A corrente costante

Interfaccia utente remota

• PC portatile rugged con software di interfaccia operatore

Fixture di verifica del sistema

• Personalizzato per I/O del singolo satellite per permettere una verifica manuale agevole della configurazione di alimentazione

Panoramica hardware
Il sistema complessivo è rappresentato da uno schema a blocchi semplificato e da schemi a blocchi per ciascun rack. L'Interfaccia Utente Remota (RUI) o il Sistema Operativo Remoto (ROS) funge da Computer In Charge (CIC) e comunica con il controller di sistema nel Main Power Rack (MPR). Diagnostica e risoluzione dei problemi possono essere eseguite direttamente dal controller MPR. L'MPR fornisce l'alimentazione del bus principale da un massimo di cinque sorgenti interne. Il Simulatore di Array Solare (SAS) fornisce la potenza di simulazione dei pannelli solari. L'Unità di Protezione del Veicolo Spaziale (SPU) protegge il veicolo in caso di guasto delle protezioni OVP/OIP integrate. Per i test di carico dei sistemi elettrici, il Rack di Carico Elettronico (ELR) fornisce tre unità di carico elettronico programmabili (ELU); l'MPR contiene una ELU utilizzabile quando è richiesta una sola ELU.

Caratteristiche

• Test integrato dei sottosistemi (SAS, BSS, sistemi ombelicali)
• Isolamento ingresso AC
• Fixture di validazione alimentazione
• Protezioni ridondanti sovratensione (OV) e sovracorrente (OI)

Specifiche tecniche

• Tipologia sistema: Attrezzatura completa turnkey per test funzionali dei sistemi di alimentazione satellitare
• Controllo: GUI locale o computer host remoto tramite un singolo indirizzo Ethernet
• Trasformatori di isolamento AC: 75 KVA; converte 480 VAC 3-fasi Delta in 208 VAC 3-fasi Wye
• Main Power Rack (MPR): Cinque canali da 10 kW (150 VDC a 67 A ciascuno)
• Canale di carico MPR: Un canale da 5 kW; 3–450 V, 0–150 A corrente costante
• Uscite registratore: Otto uscite programmabili
• Simulatore di array solare (SAS): 64 canali; 110 V Voc; 450 W per canale
• Rack di carico elettronico (ELR): Tre canali da 5 kW; 3–450 V, 0–150 A corrente costante
• ELU integrata: L'MPR contiene una ELU per uso singolo ELU
• Unità di protezione veicolo spaziale (SPU): Fornisce protezione aggiuntiva oltre alle OVP/OIP integrate
• Interfaccia utente remota: PC portatile rugged con software di interfaccia operatore
• Verifica sistema: Fixture di test personalizzate per verifica manuale degli I/O satellite
• Scalabilità: Risorse hardware scalabili per soddisfare requisiti cliente
• Sicurezza/protezioni: Rilevamento cavi, verifica delle modalità, identificazione automatizzata dei fixture, protezioni ridondanti per prevenire danni da errori di programmazione o guasti di sistema
