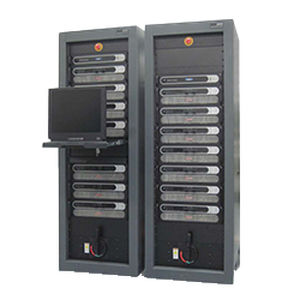

Prodotto: Simulatore di array solare (SAS)
Descrizione: Emulazione fotovoltaica

Panoramica
Un array solare di un veicolo spaziale è soggetto a forti escursioni termiche, variazioni di insolazione, modifiche meccaniche e invecchiamento, che influenzano significativamente le prestazioni a breve e lungo termine. Per testare l'ambiente di potenza di un veicolo spaziale a terra, un simulatore di array solare riproduce tutte le possibili uscite dell'array solare basandosi su un'ampia varietà di condizioni di ingresso, inclusi rotazione orbitale, spin, allineamento dell'asse, eventi di eclissi, operazioni all'inizio e alla fine della vita utile. Il SAS fornisce controllo programmabile di tutti i parametri che modellano la curva I/V delle celle solari, consentendo una simulazione accurata dei pannelli solari in diverse condizioni spaziali e una verifica completa dei sistemi di alimentazione del veicolo e dell'elettronica associata.

Ogni Simulatore di Array Solare è un sistema integrato pronto all'uso con interfaccia grafica Windows e software di controllo hardware. Può essere controllato da remoto e indirizzato come singolo dispositivo quando integrato nel sistema di test del cliente tramite Ethernet standard o interfacce GPIB opzionali utilizzando comandi in formato SCPI. Sistemi di protezione hardware discreti sono standard, inclusi sottosistemi in grado di rimuovere la potenza in uscita dal SAS in meno di 10 microsecondi. Ogni stringa SAS dispone di un interruttore elettronico e di uno sgancio a relè in modo che i guasti siano localizzati e le interruzioni ridotte al minimo. Sono stati forniti sistemi SAS che vanno da unità R&D da scrivania a 2 canali fino a sistemi in grado di controllare simultaneamente due sistemi SAS da 64 canali. I sistemi possono essere personalizzati utilizzando un approccio a blocchi standard per soddisfare requisiti speciali.

Caratteristiche e vantaggi

• Modalità spin per simulare un satellite in rotazione.
• Modalità eclissi avanzata per programmare eventi di eclissi con pieno controllo sui parametri della curva V–I e sui tempi di permanenza.
• Funziona con regolatori shunt sequenziali e inseguitori del punto di massima potenza.
• Multipli strati ridondanti OVP/OIP e protezione contro sovratensioni del bus.
• Sistema di spegnimento hardware e protezioni discrete che consentono la rimozione della potenza in <10 microsecondi.
• Controllo completo del comportamento I/V tramite la tecnologia Fast Profiling Current Source (FPCS).
• Modalità non parametrica per programmare curve I/V specifiche dell'applicazione.
• I moduli FPCS possono essere configurati in serie o parallelo per simulare segmenti di array più grandi; più sistemi SAS master possono essere collegati per creare sistemi SAS di grandi dimensioni.
• Connettori di uscita definiti dal cliente.

Specifiche tecniche

• FPCS (Fast Profiling Current Source) fornisce controllo programmabile di tutti e quattro i parametri necessari per controllare indipendentemente la curva I/V caratteristica a diodo per ogni canale.
• Modalità non parametrica disponibile per la programmazione di curve I/V personalizzate.
• Ogni canale FPCS eroga 450 W o 500 W di potenza.
• Due canali alloggiati in un singolo chassis 5-1/4" (fattore di forma due canali per chassis).
• Ogni modulo FPCS può simulare una o due stringhe di array; i moduli possono essere collegati in serie o in parallelo per simulare segmenti maggiori.
• Tensione a circuito aperto e corrente di cortocircuito scalabili per soddisfare i requisiti del cliente.
• Controllo remoto tramite Ethernet standard; interfaccia GPIB opzionale disponibile; controllo tramite comandi in formato SCPI.
• Protezione hardware discreta: interruttore elettronico e disconnessione tramite relè per ogni stringa; sottosistemi in grado di rimuovere la potenza d'uscita in meno di 10 microsecondi.
• I sistemi variano da unità R&D desktop a 2 canali fino a sistemi multi-canale di grandi dimensioni (esempi includono sistemi che controllano due configurazioni SAS da 64 canali).
• Progettato per operare sul ginocchio della curva I/V; la sorgente di corrente a profilazione rapida consente una simulazione accurata della potenza reale degli array solari.
