Tubo flessibile per bevande Imawrap®

in siliconead alta pressionedi trasferimento

Panoramica del prodotto

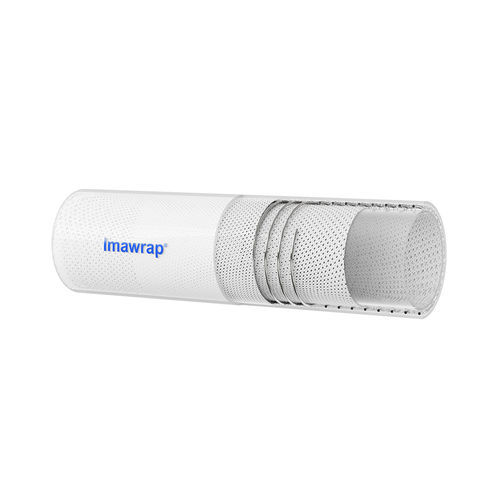

Imawrap® è un tubo di aspirazione mandrinato in silicone reticolato al platino, rinforzato con 4 strati di tessuto in poliestere e filo elicoidale SS 316. Progettato per il trasferimento ad alta pressione di liquidi e semiliquidi, è idoneo per biopharma, produzione farmaceutica, alimentare, bevande e cosmetica e offre un raggio di curvatura contenuto per installazioni compatte.

Produzione e materiali
Prodotto in camera bianca ISO Classe 7. Il rivestimento interno è in resina di silicone reticolata al platino a bassa volatilità, testata per estratti (studi TOXIKON base E&L) e conforme ai requisiti NSF-51 per resine alimentari. Gli strati esterni possono essere codificati a colori per ridurre il rischio di contaminazioni incrociate.

Disponibilità e raccordi
Fornibile in lunghezze personalizzate, con o senza raccordi tri-clamp SS 316L, filettature BSP e altri raccordi standard. Adatto per trasferimenti di liquidi ad alta pressione e applicazioni in vuoto.

Applicazioni

• Linee di processo biopharma
• Produzione farmaceutica
• Sistemi di trasferimento in vuoto
• Linee di alimentazione/ritorno per bioreattori
• Processi per cosmetici, alimenti e bevande

Certificazioni

• Studi TOXIKON base E&L disponibili per il rivestimento interno
• Certificazione NSF-51 sulla resina del rivestimento
• Conforme a US FDA 21 CFR 177.2600 (contatto alimentare)
• Conforme a USP Classe VI
• Conforme a ISO 10993
• Conformità RoHS (privo di metalli pesanti soggetti a restrizioni)
• Privo di ftalati / bisfenoli / plastificanti volatili
• Certificazione TSE/BSE (nessun materiale di origine animale)

Caratteristiche principali

• Flessibile con buon raggio di curvatura per instradamenti compatti
• Taglie disponibili da 1/4" a 6" di diametro (taglie standard elencate sotto)
• Costruzione in silicone a bassa volatilità reticolato al platino
• Rivestimento interno in resina di silicone approvata NSF-51
• Idoneo per servizio in vuoto
• Progettazione resistente alle pieghe
• Intervallo di temperatura operativa: -80°C a +180°C
• Sterilizzabile in autoclave; compatibile con CIP e SIP
• Codifica colore personalizzabile per prevenire contaminazioni incrociate
• Inodore e insapore
• Conforme a FDA 21 CFR, USP Classe VI e Farmacopea Europea 3.1.9

Taglie standard disponibili (tabella)
# | PART NO. | DIMENSIONI IN MM (ID x OD) | DIMENSIONI IN POLLICE (ID) | PRESSIONE MASSIMA DI ESERCIZIO (BAR) @ 27°C | PRESSIONE MINIMA DI ROTTURA (BAR) @ 27°C | RAGGIO DI CURVATURA (MM) | VUOTO Hg @ 27°C (MM)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Specifiche tecniche

• Nome prodotto: Imawrap®
• Costruzione: tubo mandrinato in silicone reticolato al platino
• Rinforzo: 4 strati tessuto poliestere + filo elicoidale SS 316
• Rivestimento interno: resina silicone reticolata al platino (NSF-51), estratti testati
• Ambiente di produzione: camera bianca ISO Classe 7
• Intervallo di temperatura: -80°C a +180°C
• Sterilizzazione: autoclave; compatibile con CIP & SIP
• Raccordi disponibili: tri-clamp SS 316L, raccordi BSP e altri raccordi standard
• Gamma di dimensioni: da 1/4" a 6" di diametro (taglie standard elencate sopra)
• Uso previsto: trasferimenti liquidi ad alta pressione e applicazioni in vuoto
• Conformità: FDA 21 CFR 177.2600, USP Classe VI, ISO 10993, RoHS
• Caratteristiche: silicone a bassa volatilità, resistente alle pieghe, inodore e insapore, codifica colore personalizzabile
