Tubo flessibile per vapore Imawrap-C™

in siliconeper alte pressionidi trasferimento

Panoramica del prodotto

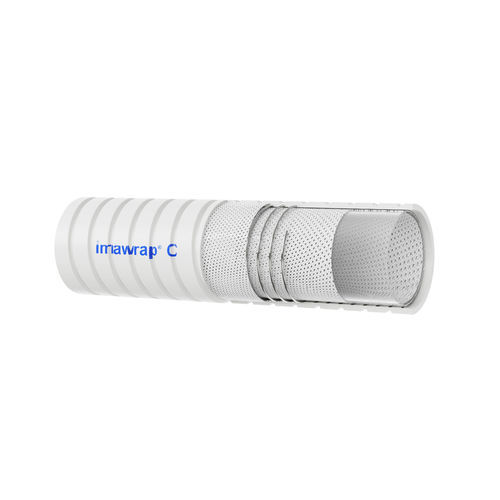

Imawrap-C™ è un tubo interno a sezione liscia in silicone reticolato al platino, rinforzato con filo elicoidale SS 316L e quattro strati di tessuto poliestere di alta qualità, con una copertura esterna convoluta in silicone. Più strati di tessuto poliestere aumentano la pressione di rottura. Il prodotto è idoneo per applicazioni con elevata resistenza alle piegature e per il trasferimento di vapore ad alta pressione nei settori farmaceutico e biotecnologico.

Applicazioni

• Processi farmaceutici
• Processi alimentari
• Applicazioni con celle di carico
• Trasferimento CIP, WFI
• Trasferimento di polveri sfuse
• Trasferimento cosmetico e acqua ultrapura
• Trasferimento di vapore ad alta pressione

Certificazioni

• Studi E&L basati su Toxikon disponibili per il rivestimento interno
• Certificazione NSF-51 sul rivestimento in resina
• Conforme allo standard alimentare US FDA 21 CFR 177.2600
• Conforme a USP Classe VI
• Conforme a ISO 10993-1
• RoHS; privo di ftalati / bisfenolo / plastificanti volatili; certificazione TSE / BSE
• Certificazione di origine animale (privo di materiale di origine animale)
• Accreditamento USFDA DMF n.26201
• Pacchetto di validazione completo disponibile su richiesta

Caratteristiche principali

• Elevata pressione di esercizio per un trasferimento sicuro del materiale
• Progettato per applicazioni ad alto vuoto
• Eccellente flessibilità e resistenza alle piegature
• Tracciabilità per lotto
• Intervallo di temperatura: -55 °C a 220 °C
• Disponibile con estremità tri-clover SS316L
• Sterilizzabile in autoclave, CIP & SIP; compatibile con ossido di etilene e radiazione gamma

Misure standard (catalogo)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Caratteristiche / specifiche tecniche

• Rivestimento interno: silicone reticolato al platino (passaggio interno liscio)
• Rinforzo: filo elicoidale SS 316L
• Avvolgimento di rinforzo: 4 strati di tessuto poliestere di alta qualità
• Copertura esterna: copertura convoluta in silicone
• Intervallo di temperatura: -55 °C a 220 °C
• Metodi tipici di sterilizzazione: autoclave, CIP, SIP, ossido di etilene, radiazione gamma
• Raccordi disponibili: opzione estremità tri-clover SS316L
• Tracciabilità: tracciabile per lotto
• Conformità: US FDA 21 CFR 177.2600, USP Classe VI, ISO 10993-1, NSF-51 su rivestimento in resina, RoHS e privo dei plastificanti nocivi specificati
• Usi previsti: trasferimento vapore ad alta pressione, farmaceutico, biotech, alimentare, acqua ultrapura, CIP/WFI, trasferimento di polveri sfuse, celle di carico
