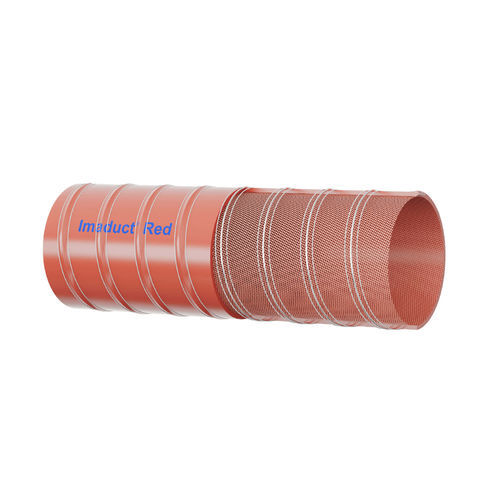

Condotto d'aerazione flessibile ImaDuct™

a spiralerotondocircolare

Descrizione del prodotto
Tubo flessibile per condotti realizzato in tessuto di fibra di vetro di alta qualità, rivestito su entrambi i lati con gomma siliconica. Un filo elicoidale in acciaio inox è inserito all'interno del tubo per il rinforzo strutturale. La superficie esterna è finita con rivestimento in silicone e avvolgimento aggiuntivo in fibra di vetro per protezione termica e contro l'abrasione.

Applicazioni

• Estrazione di aria calda da forni ceramici e forni industriali.
• Sistemi di ventilazione e climatizzazione nelle cabine di aeromobili, elicotteri e vari veicoli.
• Scarico di forni ad aria calda ed estrazione dei fumi in applicazioni ad alta temperatura.

Certificazioni

• Conforme a USFDA 21 CFR 177.2600
• Conforme alla Direttiva UE 2015/863

Caratteristiche principali

• Adatto a vari gas, compresi aria calda e fumi.
• Intervallo di temperatura di servizio: +70°C a +300°C.
• Tessuto in fibra di vetro con rivestimento in silicone su entrambi i lati per stabilità termica e protezione della superficie.
• Rinforzo interno con filo elicoidale in acciaio inox per mantenimento della forma e supporto.
• Design a spirale a passo ridotto per alta flessibilità e ventilazione efficiente.
• Raggio di curvatura ridotto; resistente a piegature; può essere piegato fino a 360°.
• Resistente a oli, solventi, ozono, acqua e funghi.

Colori

• Rosso
• Bianco
• Trasparente

Misure standard disponibili

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | Pressione massima di esercizio: 2.6 bar @27°C | Pressione minima di rottura: 400 bar @27°C | Raggio minimo di curvatura: 64 mm | Vuoto Hg @70°F/27°C: 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | Pressione massima: 2.6 bar @27°C | Pressione minima di rottura: 400 bar @27°C | Raggio minimo: 64 mm | Vuoto: 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | Pressione massima: 2.5 bar @27°C | Pressione minima di rottura: 350 bar @27°C | Raggio minimo: 84 mm | Vuoto: 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | Pressione massima: 2.3 bar @27°C | Pressione minima di rottura: 300 bar @27°C | Raggio minimo: 102 mm | Vuoto: 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | Pressione massima: 2.1 bar @27°C | Pressione minima di rottura: 270 bar @27°C | Raggio minimo: 121 mm | Vuoto: 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | Pressione massima: 2.0 bar @27°C | Pressione minima di rottura: 250 bar @27°C | Raggio minimo: 141 mm | Vuoto: 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | Pressione massima: 1.9 bar @27°C | Pressione minima di rottura: 250 bar @27°C | Raggio minimo: 160 mm | Vuoto: 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | Pressione massima: 1.5 bar @27°C | Pressione minima di rottura: 170 bar @27°C | Raggio minimo: 199 mm | Vuoto: 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | Pressione massima: 1.3 bar @27°C | Pressione minima di rottura: 125 bar @27°C | Raggio minimo: 237 mm | Vuoto: 5 mm

Caratteristiche tecniche

• Materiale: Tessuto in fibra di vetro con rivestimento in gomma siliconica su entrambe le facce.
• Rinforzo: Filo elicoidale (spirale) in acciaio inox all'interno del tubo.
• Intervallo di temperatura di servizio: +70°C a +300°C.
• Supporto dei fluidi: Vari gas, inclusi aria calda e fumi.
• Meccanica: Spirale a passo ridotto per ventilazione flessibile, piccolo raggio di curvatura, anti-accartocciamento; può essere piegato fino a 360°.
• Resistenza chimica/ambientale: Resistente a oli, solventi, ozono, acqua e funghi.
• Colori disponibili: Rosso, Bianco, Trasparente.
• Le dimensioni standard e le relative pressioni di esercizio/rottura e i raggi di curvatura sono elencati sopra.
