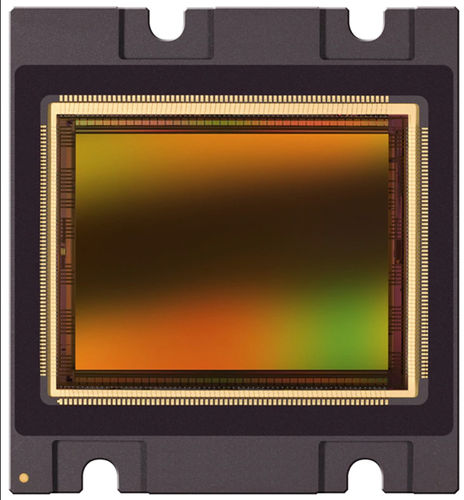

sensore di immagine CMOS con otturatore globale da 20MP per la visione industriale
Caratteristiche
- pixel dell'otturatore globale da 8T con vero campionamento doppio correlato (true-CDS)
- Risoluzione di 5120x3840 a 30 fotogrammi al secondo
- sensore di formato ottico full frame da 35 mm
Vantaggi
- Cattura di oggetti in rapido movimento
- Progettato per applicazioni ad alte prestazioni
- Possibilità di utilizzare ottiche standard
Parametri del prodotto
Risoluzione [MP]: 19.7
Dimensione dei pixel [µm]: 6,4
Formato ottico: 35 mm
Tipo di otturatore: Globale
Frequenza fotogrammi [fps]: 30
Interfaccia di uscita: LVDS 16x 480Mbps
Opzione: Mono, RGB
Pacchetto: PGA ceramico 143p
Caratteristiche speciali: Sottocampionamento, HDR
Descrizione generale
Il CMV20000 è un sensore di immagine CMOS con otturatore globale pipelined ad alta sensibilità con una risoluzione di 5120 x 3840 pixel. Il pipelining rende possibile l'esposizione durante la lettura. Il design all'avanguardia dei pixel rende possibile un vero e proprio doppio campionamento correlato (CDS), che riduce in modo significativo il rumore del modello fisso e il rumore scuro. Il riproduttore d'immagini integra 16 canali LVDS, ciascuno funzionante a 480 Mbps, con una frequenza di fotogrammi di 30 fps a piena risoluzione (12 bit per pixel). La programmazione del pilotaggio e della lettura può essere impostata tramite un'interfaccia periferica seriale. Un generatore di temporizzazione interno produce i segnali necessari per la lettura e l'esposizione del sensore di immagine, mentre l'attivazione dell'esposizione esterna rimane possibile. Il CMV20000 deriva da un sensore di immagine CMOS personalizzato. Questo sensore non è in vendita per applicazioni di traffico.
---
