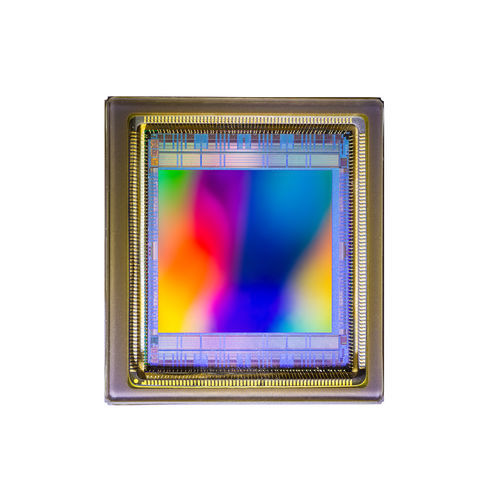

Sensore di immagine CMOS CSG14K

a infrarossiad alta velocitàad alta risoluzione

Sensore di immagine che consente il controllo di qualità nell'automazione di fabbrica Caratteristiche Alta velocità, alta risoluzione Pixel OB per correzioni di offset e rumore on-chip Compressione dei dati in uscita Binning per una maggiore FWC, DR e SNR Modalità HDR a doppia esposizione Possibilità di trigger e controllo dell'esposizione esterni Raccolta delle statistiche dell'immagine Pin compatibile con CSG8K Vantaggi Elevato SNR per soluzioni in formato ottico da 1,05 pollici Applicazioni ad alte prestazioni Acquisizione di oggetti in rapido movimento Utilizzo in condizioni di scarsa illuminazione Dimensioni ridotte della telecamera Modalità di funzionamento adattate alle esigenze dell'applicazione Descrizione generale Con il CSG14K, ams offre un sensore a scansione d'area con otturatore globale da 14 Mp, dotato di pixel nel dominio della carica da 3,2 μm per le applicazioni di visione industriale più esigenti in un'ottica da 1". La famiglia CSG è dotata di ADC a colonna a 12 bit per ottenere frame rate elevati e leader del settore alla massima risoluzione, consentendo ispezioni più rapide e una maggiore velocità di trasmissione dei dati. Il throughput dei dati può essere ridotto mediante sottocampionamento o binning, per ottenere frame rate ancora più elevati. I pixel neri ottici sono utilizzati per la calibrazione automatica del livello di nero e la correzione del rumore di riga. Il calcolo nella pipeline ISP può essere semplificato grazie all'istogramma e alle statistiche dell'immagine calcolati su chip. È possibile effettuare il binning dei pixel per migliorare FWC, DR e SNR. Le modalità HDR funzionano con doppia esposizione. L'esposizione e la lettura possono essere attivate esternamente. La famiglia CSG è disponibile in un pacchetto LGA a 218 pin di 22 mm x 20 mm x 3,3 mm per progetti ultracompatti (C-Mount) (C-Mount). Le applicazioni tipiche includono video 4K, automazione di fabbrica, sistemi di trasporto intelligenti (ITS) e applicazioni generali sistemi di trasporto intelligenti (ITS) e la visione generale delle macchine.
