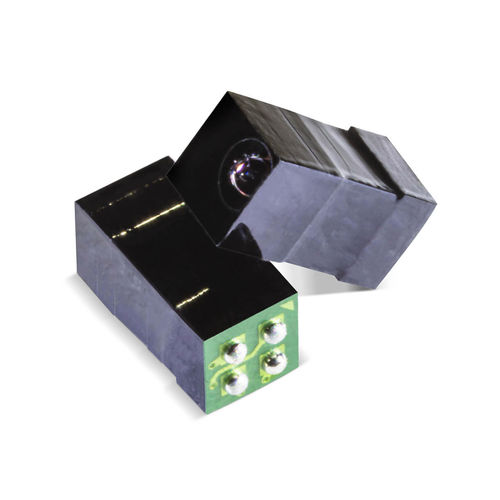

Sensore di immagine CMOS miniaturizzato
Caratteristiche
Ingombro di 1 mm x 1 mm con 4 piazzole di contatto
Frame rate di 43-62 fps @ risoluzione 249x250
Possibilità di pilotare un segnale attraverso un endoscopio fino a 3m
Progettato con particolare attenzione all'efficienza dei costi
pixel ad alta sensibilità da 3 micron con risoluzione di 62k pixel (125k per il modulo stereo)
Vantaggi
Progettato per i più difficili requisiti di spazio confinato
Immagine fluida e precisa
Raggiungere più lontano
Applicazione monouso conveniente
Visualizzare l'invisibile
Parametri del prodotto
Risoluzione [kP]: 62
Dimensione dei pixel [µm]: 3
Dimensione [mm2]: 1
Tipo di otturatore: Rotolamento
Frequenza fotogrammi [fps]: 62
Interfaccia di uscita: LVDS 1x 38Mbps
Opzioni: Mono, RGB
Confezione: 2x2 SGA o modulo con cavo
Caratteristiche speciali: Modulo con ottica integrata
Descrizione generale
NanEye è un sensore di immagine di dimensioni miniaturizzate per applicazioni in cui le dimensioni sono un fattore critico. La capacità della testa della telecamera di pilotare un segnale attraverso un cavo fino a 3 m lo rende il componente ideale per endoscopi di diametro minimo.
Con un ingombro di soli 1mmx1mm, presenta una risoluzione di 249x250 con un pixel rolling shutter ad alta sensibilità di 3um x 3um. Il sensore ha una frequenza di fotogrammi elevata, da 43 a 62 fps, regolabile in base all'alimentazione.
Il sensore include un ADC a 10 bit e un'interfaccia dati seriale LVDS a bit.
La linea dati è semi-doppia, in modo che la configurazione possa essere comunicata al sensore nel frame brake.
---
